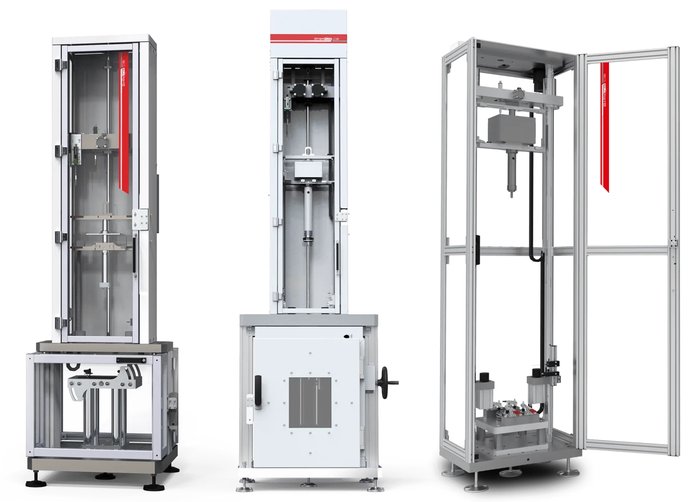

STEP Lab'ın düşen ağırlık darbe test sistemleri, standardize edilmiş ürün ve numuneler üzerinde hem tekli hem çoklu eksenel darbe testleri gerçekleştirebilir; doğru ve tekrarlanabilir sonuçlar için tasarlanmıştır. 0,2 J'den 2000 J'e kadar uzanan geniş darbe enerjisi aralığı, çok çeşitli ürün ve malzemeler için esneklik sağlar. Numune yerleştirme için geniş hacim, test kapasitesini daha da artırır.
Yük hücreleri, geri sekme önleyici (anti-rebound) sistemler, yay hızlandırıcılar ve geniş bir enstrümante impaktör ile numune tutucu yelpazesi dahil olmak üzere kapsamlı bir aksesuar seçkisi sunulur. Sezgisel kullanıcı arayüzü, sıfırlama sırasında aktifleşen kapı kilitleriyle yüksek güvenlik, pnömatik ağırlık bırakma sistemi, otomatik ağırlık kaldırma ve konumlandırma, değişken düşme yüksekliği öne çıkan özelliklerdir.
- Üç model: DW750 (750 J), DW1000 (1000 J), DW2000 (2000 J)
- Çarpma hızı hızlandırmasız 5,2 m/s; hızlandırma sistemiyle (DW1000/DW2000) 20 m/s'ye kadar
- Standart ağırlık seti: 0,5 – 10 kg arası, toplam 70 kg'a kadar
- Çarpma hızı ölçümü 200 kHz'de; kuvvet sinyali toplama hızı 10 MHz'e kadar
- ISO ile ASTM test ekipmanları arasında hızlı geçiş
- Strain gauge ve piezoelektrik yük hücreleriyle tam entegrasyon; DW1000/DW2000 için opsiyonel iklim kabini
Tanıtım Videosu
Model Karşılaştırması
| Parametre | DW750 | DW1000 | DW2000 |
|---|---|---|---|
| İklim kabini seçeneği | – | ✓ | ✓ |
| Test alanı (GxD) | 400 x 400 mm | 690 x 690 mm | 690 x 690 mm |
| Min. düşme yüksekliği | 0,04 m | ||
| Maks. düşme yüksekliği | 1,40 m | ||
| Maks. düşme ağırlığı | 55 kg | 70 kg | 70 kg |
| Maks. çarpma hızı (hızlandırmasız) | 5,2 m/s | ||
| Maks. düşme ağırlığı (hızlandırmalı) | – | 20 kg | 40 kg |
| Maks. çarpma hızı (hızlandırmalı)* | – | 20 m/s | 20 m/s |
| Maks. darbe enerjisi | 750 J | 1000 J | 2000 J |
| Basınçlı hava | 6 – 8 bar | ||
| Cihaz boyutları (GxDxY) | 780x600x2500 mm | 800x1400x3500 mm | 800x1400x3500 mm |
| Cihaz ağırlığı | 600 kg | 950 kg | 1400 kg |
* Hızlandırma sistemi DW1000 ve DW2000 modellerinde opsiyonel bir ek donanımdır. STEP Lab'ın düşen ağırlık kuleleri genellikle müşteri ihtiyacına göre özelleştirilir; detaylı bilgi için bizimle iletişime geçin.
Öne Çıkan Özellikler
- Bakım gerektirmez, yüksek verimlilik
- Geniş kullanım aralığına sahip modüler yapı
- Otomatik ağırlık geri kazanım ve hız okuma sistemi
- Hızlı ve kolay kurulum
- Doğrudan hız okuma ve otomatik impaktör geri kazanım/konumlandırma sistemi (tüm modellerde standart)
Test Yöntemleri
En yaygın düşen ağırlık darbe test yöntemleri: delinme dayanımı (puncture resistance) testi, darbe sonrası basma (CAI — Compression After Impact) testi, çekme darbe (tensile impact) testi, 3 nokta eğme testi ve kama soyma (wedge peel) darbe testi. Bu testler; polimerlerin tokluğunu, yük-sehim eğrilerini ve darbe olayları sırasındaki toplam enerji absorpsiyonunu değerlendirir.
Desteklenen Standartlar
Plastik:
Koruyucu Ekipman:
Metal:
Kompozit:
Bisiklet:
Biyomedikal:
