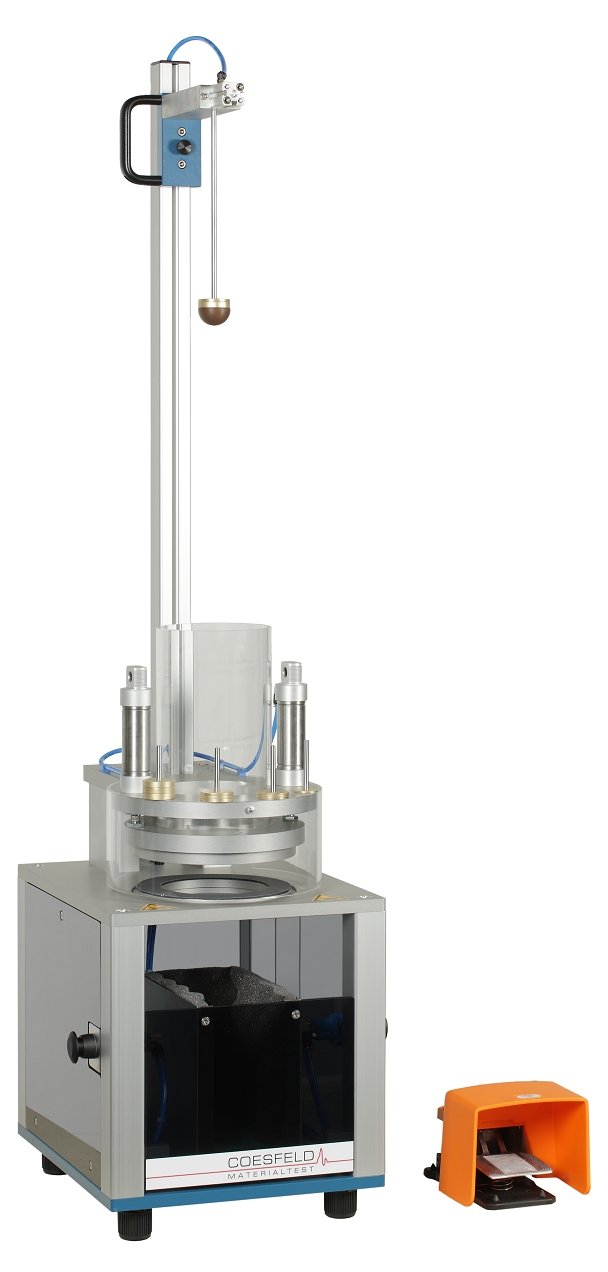

Dart Drop Tester, serbest düşen bir dart ile filmlerin delinme enerjisini "merdiven (staircase)" yöntemiyle belirler; hem düşme ağırlığı hem düşme yüksekliği değiştirilebilir. Cihaz tamamen pnömatik çalışır: ayak kontrolü sayesinde kullanıcının iki eli numune bağlama için serbest kalır, tutucu koruması yalnızca numunenin temiz şekilde sabitlenmesini sağlar. Dart, iki elle çalıştırılan bir mekanizmayla serbest bırakılır.
Enstrümante model IDT, aynı mekanik yapıya entegre enerji ölçüm sistemi ekler: her tek düşüşte delinme enerjisi doğrudan ve sayısal olarak ölçülür — merdiven yöntemindeki istatistiksel çoklu numune ihtiyacını ortadan kaldırır. Coesfeld WIN yazılımı, test sürecinde kullanıcıya rehberlik eder ve standarda uygun raporu anında üretir.

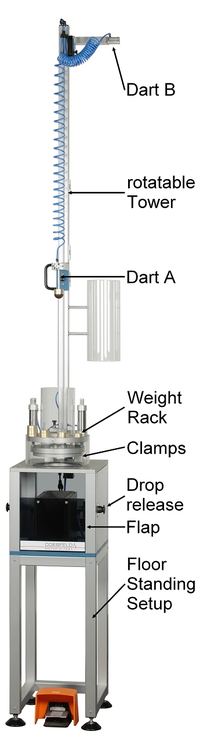

- 660 mm (Metod A) veya 1500 mm (Metod B) düşme yüksekliği — döner kule ile iki metot arasında hızlı geçiş
- Masaüstü veya yerden ayaklı (floor-standing) model seçeneği
- Kelepçeleme ve çarpışma koruması için güvenlik donanımı; darbe sonrası dart erişimi için kapak
- Cihaz üzerinde pratik ağırlık depolama alanı
- Geniş test alanı — streç filmler dahil
- DDT: 45–3000 g düşme ağırlığı aralığı; IDT: 50–3000 g, entegre enerji ölçümü ve 230V şebeke bağlantısı gerektirir
DDT ve IDT Karşılaştırması
| Parametre | DDT — Dart Drop Tester | IDT — Instrumented Dart Tester |
|---|---|---|
| Test yöntemi | Merdiven (staircase) — artan/azalan ağırlıkla çok numune istatistiği | Enstrümante — tek düşüşte doğrudan enerji ölçümü |
| Düşme yüksekliği | 660 veya 1500 mm | |
| Düşme ağırlığı | 45 – 3000 g | 50 – 3000 g |
| Ağırlık (cihaz) | ~50 kg | ~60 kg |
| Elektrik bağlantısı | Gerekmez (tamamen pnömatik) | 230 V, 50/60 Hz |
| Basınçlı hava | 6 – 10 bar | |
| Standart | ASTM D1709 · DIN EN ISO 7765-1 · JIS K7124-1 · GB/T 9639.1 | ASTM D4272 |
Teknik Özellikler (Metod A / B)
| Parametre | Metod A | Metod B |
|---|---|---|
| Düşme yüksekliği | 660 mm | 1500 mm |
| Düşme hızı | 3,6 m/s | 5,4 m/s |
| Düşme ağırlığı* | 45 g – 1400 g | 300 g – 3000 g |
| Dart çapı | 38,1 mm | 50,8 mm |
| Boyutlar (DxWxH) | 460 x 330 x 1340 mm | 460 x 330 x 2170 mm |
* Talep üzerine Metot A için 25 g'dan, Metot B için 125 g'dan başlayan hafif dartlar da sunulabilir.
Model Seçenekleri
| Model | Açıklama |
|---|---|
| Model A Standart | Sadece Metot A; pnömatik kelepçeleme ve ayak kontrolü, 660 mm sabit kule, 45–1400 g fenolik reçine dart, ağırlık seti, iki elle dart bırakma, kule hizalama şakülü. |
| Model A+B Sabit Kule | Metot A ve B için 660–1500 mm arası değişken yükseklikte sabit kule; hem fenolik reçine (A) hem paslanmaz çelik (B) dart, 300–3000 g ağırlık seti. |

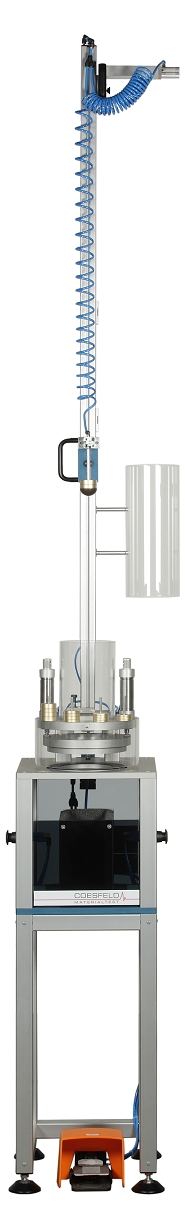

| Model A+B Döner Kule | Aynı A+B özellikleriyle birlikte döner kule — iki metot arasında hızlı geçiş; yerden ayaklı (floor-standing) uzatma ile birlikte sunulur. |
Öne Çıkan Özellikler
- Yukarıdan pnömatik kelepçeleme — kolay film besleme
- İki elle dart bırakma mekanizması — operatör güvenliği
- Güvenlik kalkanları — baş ve parmak koruması
- Darbe sonrası dart erişimi için kapak
- Ağırlık ve aksesuar saklama kutusu dahil
Yazılım
Coesfeld Dart Drop yazılımı, standarda uygun ölçüm sürecinde kullanıcıya adım adım rehberlik eder. Her düşüşten sonra hasar durumunu belirler, bir sonraki ağırlık adımını hesaplar ve standarda uygun, yazdırmaya hazır bir rapor üretir.
