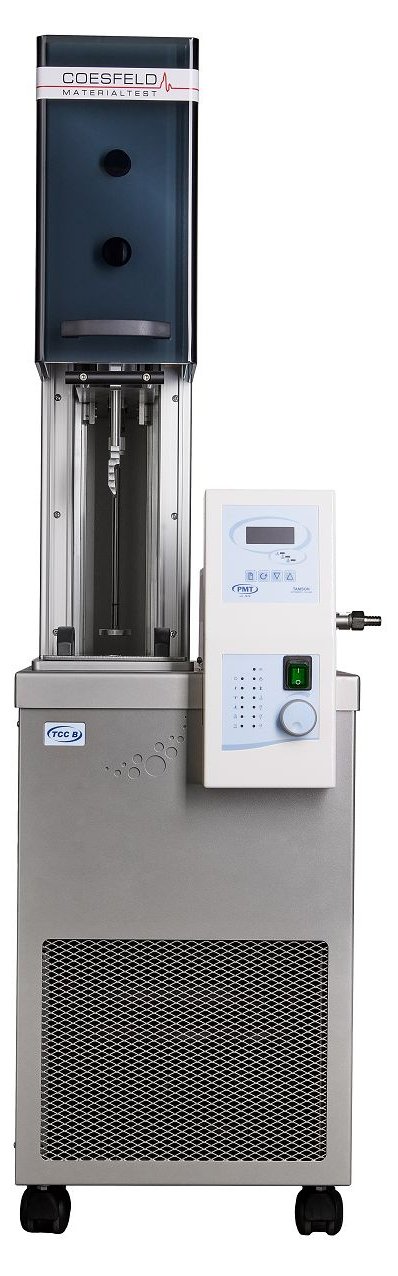

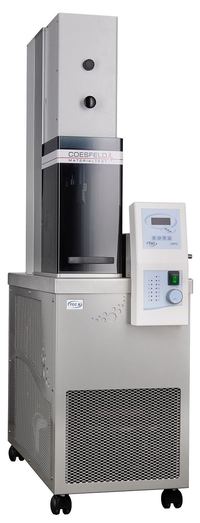

BTT, normal ortam sıcaklığında rijit olmayan plastiklerin belirlenen darbe koşulları altında kırılganlık (gevrek kırılma) gösterdiği sıcaklığı belirler. Cihaz iki ana bileşenden oluşur: düşürme kulesi ve soğutma ünitesi. Sıcaklık, soğutma ünitesinin ön panelinden doğrudan ayarlanır; ünite, sürekli çalışan ozon dostu bir kompresör ve sıcaklığı hassas şekilde kontrol eden elektronik bir ısıtıcı ile çalışır.
Yüzer koruma (floating guard) donanımlı numune tutucu modülü soğutma banyosuna yerleştirilir. Mekanik bir tetikleyici aracılığıyla darbe çekici serbest düşüşe bırakılır ve 2 m/s hıza ivmelenerek numunelere çarpar. 15 kg'lık düşme kütlesi ve yaklaşık 30 J'lük enerji, darbe hızının test süresince sabit kalmasını sağlar; bu sayede tek seferde 10 numuneye kadar test edilebilir — beşerli iki grup ihtiyacını ortadan kaldırır.
- Ozon dostu, sürekli çalışan kompresör ve hassas sıcaklık kontrolü (±0,05 K)
- Yüzer korumalı (floating guard) numune tutucu — kırık numune parçalarının banyoda yüzmesini önler
- Sabit darbe hızı — test boyunca 2 m/s'de kalır
- 15 kg düşme kütlesi, ~30 J enerji — daha yüksek numune verimi
- Değiştirilebilir numune tutucu; Metot A ve Metot B için ayrı kelepçe seçenekleri
- CFK/HCFK içermeyen soğutma sıvısı (örn. metanol)
Uygulama Alanı
Normal ortam sıcaklığında esnek/rijit olmayan plastiklerin, düşük sıcaklıklarda belirlenmiş darbe koşulları altında kırılgan hale geçtiği sıcaklığın tayini. Otomotiv, kablo/izolasyon, ambalaj ve genel plastik/elastomer kalite kontrolünde kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Düşme yüksekliği | 240 mm'ye kadar |
| Düşme hızı | 2 m/s |
| Düşme kütlesi | 15 kg (~30 J) |
| Numune tutucu | Değiştirilebilir — Metot A ve Metot B |
| Sıcaklık aralığı | -85 °C ile +20 °C arası (oda sıcaklığına kadar) |
| Soğutma süresi | ~120 dk (+20 °C'den -80 °C'ye) |
| Sıcaklık ayar hassasiyeti | 0,1 K |
| Sıcaklık kontrol hassasiyeti | ± 0,05 K |
| Soğutma ortamı | Örn. metanol |
| Soğutucu gaz | CFK / HCFK içermez |
| Banyo kapasitesi | 11 l |
| Boyutlar (YxGxD) | ~1470 x 380 x 780 mm |
| Ağırlık | ~120 kg |
| Elektrik bağlantısı | 230 V / 50 Hz (opsiyonel 230 V / 60 Hz veya 115 V / 60 Hz) |
| Güç | 2600 – 2800 W |
| Basınçlı hava | 6 – 8 bar |
Numune Kelepçesi (Clamping Fixture) Seçenekleri
| Açıklama | Standart |
|---|---|
| Kelepçe Tip A, durdurma (stop) mekanizması olmadan | ASTM D746 |
| Kelepçe Tip A, durdurma (stop) mekanizmalı | ASTM D2137 & ISO 812 |
| Kelepçe Tip A, 5,7 mm — numune kalınlığı 1,05–1,64 mm | ASTM D2137 |
| Kelepçe Tip A, 5,2 mm — numune kalınlığı 0,55–1,04 mm | ASTM D2137 |
| Kelepçe Tip A, 4,8 mm — numune kalınlığı 0,10–0,54 mm | ASTM D2137 |
| Kelepçe Tip A, 10 numune için | ASTM D746 |
| Kelepçe Tip B, 15 numune için | ASTM D746 & ISO 974 |
Standart – Numune – Kelepçe Konfigürasyonu
Her standart, kendine özgü numune tipi ve boyutuna göre farklı kelepçe seçimi gerektirir:
| Standart | Numune Tipi | Önerilen Kelepçe |
|---|---|---|
| ISO 812 | Tip A | Tip A, 5 numune |
| Tip B | Tip A, 5 numune | |
| ISO 974 | — | Tip B, 15 numune |
| ASTM D746 | Tip I | Tip A, 5/10 numune |
| Tip II | Tip A, 5/10 numune | |
| Tip III | Tip B, 15 numune | |
| ASTM D2137 | Tip A | Tip A, 5/10 numune |
| Tip B, 1,65–2,20 mm (standart) | Tip A, 5 numune | |
| Tip B, 1,05–1,64 / 0,55–1,04 / 0,10–0,54 mm | Tip A, 5 numune |
Not: ASTM D2137'de eski "Tip A/B" adlandırması güncellenmiştir — güncel standartta eski Tip B, yeni Tip A; eski Tip A, yeni Tip B olarak adlandırılır.
