STEP Lab'ın lineer motor tabanlı elektrodinamik test sistemleri; yüksek çevrim sayılı yorulma testlerinden şok emici (damper) testlerine kadar geniş bir uygulama yelpazesinde yüksek dinamik mekanik test için üretilir. Sistemler dayanım, dinamik performans ve ivme özelliklerine göre UD, HUD, KUD ve XUD aileleri altında sınıflandırılmıştır; her aile belirli bir test grubuna yönelik olarak tasarlanmıştır.

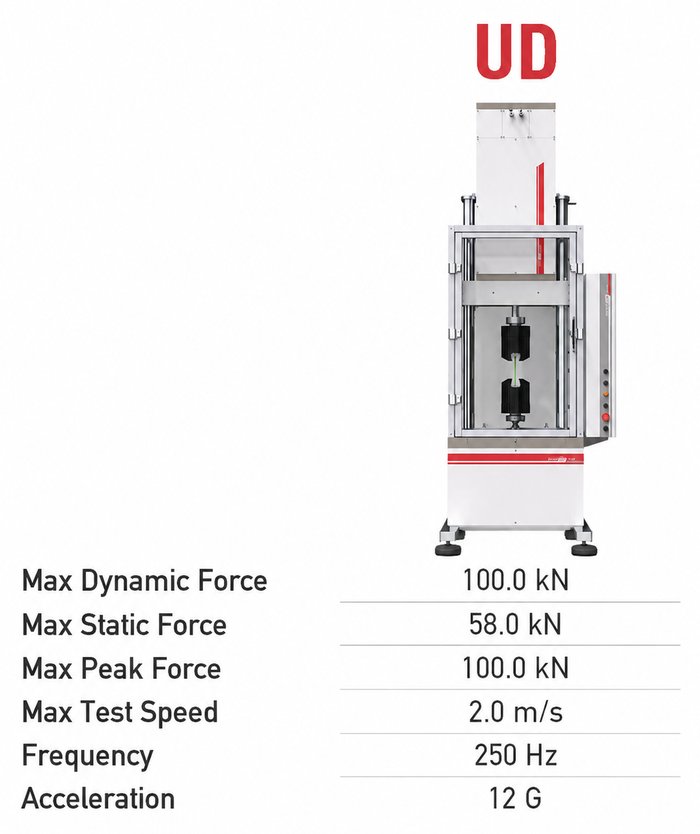

UD Serisi, milyonlarca çevrim boyunca kesintisiz dinamik test yapabilecek şekilde tasarlanmıştır. Serinin en üst modeli olan UD100, 100 kN dinamik kuvvet kapasitesiyle hidrolik sistemlerin yerini alabilen ilk elektrikli test sistemidir: yorulma testleri, statik testler, yüksek hızlı çekme testleri ve biaksiyel testleri tek platformda birleştirir. %60 enerji verimliliği ve sıfır bakım maliyeti sunar; Test Center yazılım ekosistemiyle tam entegre çalışır.
- Dokuz model: UD01 / UD02 / UD04 / UD08 / UD012 / UD025 / UD030 / UD050 / UD100
- Bakım gerektirmeyen tasarım — hidrolik ünite, yağ ve filtre maliyeti yok
- Test Center yazılımı ile hassas kuvvet ve konum kontrolü; 24-bit yüksek çözünürlüklü veri toplama
- 8 eksene kadar kontrollü ve senkronize çalışma; ayrı ve bağımsız kontrol istasyonu
- Geniş tutucu (grip), aksesuar ve yük hücresi seçenekleri
- Ekstensometre ve iklimlendirme kabinleriyle entegrasyon
Aile Seçimi — Hangi Seri Hangi Test İçin?
Dört aile, dayanım, dinamik performans ve ivme karakteristikleri bakımından birbirinden ayrılır. Aşağıdaki tablo, uygulamaya göre en uygun aileyi seçmenize yardımcı olur.
| Test Tipi | UD | HUD | XUD |
|---|---|---|---|
| Polimer yorulma testi | ✔✔ | ✓ | – |
| Çelik yorulma testi | ✔✔ | ✓ | – |
| DMA testi < 250 Hz | ✔✔ | ✓ | ✓ |
| DMA testi < 1000 Hz | – | – | ✔✔ |
| Yüksek gerinim hızı testi < 2 m/s | ✔✔ | ✓ | ✓ |
| Yüksek gerinim hızı testi < 7 m/s | – | ✔✔ | – |
| Çatlak ilerlemesi (crack propagation) | ✔✔ | ✓ | ✓ |
| PSD (bant genişliği < 250 Hz) | ✔✔ | ✓ | ✓ |
| PSD (bant genişliği < 1000 Hz) | ✓ | ✓ | ✔✔ |
| Bileşen yorulma testi | ✔✔ | ✓ | ✓ |
| Damper (şok emici) testi | – | ✔✔ | ✓ |
✔✔ : İdeal · ✓ : Uygun ancak ideal değil · – : Uygun değil. Daha yüksek yükler için KUD Serisi'ne bakınız.
UD Serisi — Model Karşılaştırması
| Parametre | UD01 | UD02 | UD04 | UD08 | UD012 | UD025 | UD030 | UD050 | UD100 |
|---|---|---|---|---|---|---|---|---|---|
| Maks. dinamik kuvvet | 0,70 kN | 2,40 kN | 4,00 kN | 8,00 kN | 12,00 kN | 25,00 kN | 30,00 kN | 50,00 kN | 100,00 kN |
| Maks. statik kuvvet | 0,54 kN | 1,76 kN | 2,90 kN | 5,80 kN | 8,70 kN | 14,50 kN | 19,20 kN | 29,00 kN | 58,00 kN |
| Maks. test hızı | 2,0 m/s | 2,0 m/s | 2,0 m/s | 2,0 m/s | 2,0 m/s | 1,0 m/s | 2,0 m/s | 1,0 m/s | 1,0 m/s |
| Maks. test frekansı* | 250 Hz | 250 Hz | 250 Hz | 250 Hz | 250 Hz | 100 Hz | 250 Hz | 100 Hz | 100 Hz |
| Standart strok | 80 mm | 100 mm | 80 mm | 80 mm | 80 mm | 85 mm | 80 mm | 85 mm | 85 mm |
| Çalışma sıcaklığı | 5 – 30 °C | ||||||||
| Soğutma | Hava | Hava | Hava | Hava | Hava | Kapalı devre su | Kapalı devre su | Kapalı devre su | Kapalı devre su |
| Tesisat gereksinimi | 3 Faz 400 V | ||||||||
* Talep üzerine.
HUD Serisi — Yüksek Dinamik & Dayanım
HUD Serisi, yüksek sürekli kuvvetleri sayesinde yüksek dinamik ve dayanım testleri için tasarlanmıştır. Şok emici (damper) testlerinde tercih edilen ailedir.
| Parametre | HUD010 / HUD010L | HUD020 / HUD020L | HUD030 / HUD030L | HUD060 / HUD060L |
|---|---|---|---|---|
| Maks. tepe kuvveti | 11,00 kN | 22,00 kN | 33,00 kN | 66,00 kN |
| Maks. dinamik kuvvet | 4,00 kN | 8,00 kN | 12,00 kN | 24,00 kN |
| Maks. statik kuvvet | 3,00 kN | 6,00 kN | 9,00 kN | 18,00 kN |
| Maks. test hızı | 4,0 / 6,0 m/s | 4,0 / 6,5 m/s | 4,0 / 6,5 m/s | 4,0 / 6,5 m/s |
| Tepe kuvvetinde maks. hız | 1,6 / 4,0 m/s | |||
| Maks. test frekansı* | 125 Hz | |||
| Standart strok | 200 mm | |||
| Çalışma sıcaklığı | 5 – 30 °C | |||
| Soğutma | Hava | Hava | Hava | Kapalı devre su |
| Tesisat gereksinimi | 3 Faz 400 Vac | |||
* Talep üzerine 250 Hz maks. frekans sunulabilir. Maksimum performans 480 Vac'ta elde edilir. HUD020, HUD030 ve HUD060 için 260, 300 ve 380 mm strok seçenekleri mevcuttur. Daha yüksek yükler için KUD Serisi'ne bakınız.
KUD Serisi — Uzun Süreli Dayanım & Yüksek Yük
KUD Serisi, uzun süreli dayanım testleri ve yüksek yükler için tasarlanmıştır. Çoklu numune kapasitesi, yeni nesil özel lineer kılavuzlar ve entegre dönme önleyici sistem içerir.
| Parametre | KUD030 | KUD040 | KUD060 | KUD080 | KUD160 |
|---|---|---|---|---|---|
| Sürekli dinamik yük | 15 kN | 20 kN | 30 kN | 41 kN | 82 kN |
| Tepe yükü | 30 kN | 40 kN | 60 kN | 80 kN | 160 kN |
| Sürekli yükte hız — 400 Vac (STD / L1 / L2) | 1,25 / 2,5 / 4,2 m/s | ||||
| Sürekli yükte hız — 480 Vac (STD / L1 / L2) | 1,5 / 3 / 5 m/s | ||||
| Maks. hız (STD / L1 / L2) | 2 / 3 / 6 m/s | ||||
| Maks. strok | 200 / 300 mm | ||||
| Numune | Çoklu | ||||
| Lineer kılavuz | Yeni nesil özel kılavuzlar | ||||
| Dönme önleyici sistem | Standart (dahil) | ||||
| Zemin bağlantısı | Zemine rijit bağlantı veya hava yaylı süspansiyon | ||||
XUD Serisi — Ultra Yüksek Dinamik
XUD Serisi, kısa süreli testlerde yüksek ivmelere ulaşmak üzere tasarlanmıştır; 600 Hz'e varan test frekansıyla 1000 Hz bant genişliğine kadar DMA ve PSD testlerinde tercih edilir.
| Parametre | XUD05 | XUD010 | XUD020 | XUD030 |
|---|---|---|---|---|
| Maks. tepe kuvveti | 5,5 kN | 10,4 kN | 20,5 kN | 31,2 kN |
| Maks. dinamik kuvvet | 1,5 kN | 2,7 kN | 5,4 kN | 8,1 kN |
| Maks. statik kuvvet | 1,0 kN | 2,1 kN | 4,2 kN | 6,3 kN |
| Maks. test hızı | 6,0 m/s | |||
| Tepe kuvvetinde maks. hız | 4,0 m/s | |||
| Maks. test frekansı | 600 Hz | |||
| Standart strok | 220 mm | |||
| Çalışma sıcaklığı | 5 – 30 °C | |||
| Soğutma | Hava | |||
| Tesisat gereksinimi | 3 Faz 400 V | |||
Çok Yönlü Tasarım, Kullanıcı Dostu Arayüz
| Özellik | Açıklama |
|---|---|
| Ergonomik ve esnek tasarım | Farklı uygulamalara uygun çeşitli yapı (çerçeve) seçenekleri mevcuttur. |
| Hassas kuvvet & konum kontrolü | Test Center yazılımı üzerinden gerçek zamanlı, kapalı çevrim hassas kontrol. |
| Yüksek çözünürlüklü veri toplama | 24-bit veri toplama kartı ile yüksek doğrulukta ölçüm. |
| Çok eksenli senkronizasyon | 8 eksene kadar kontrollü ve senkronize çalışma imkânı. |
| Bağımsız kontrol istasyonu | Ayrı ve bağımsız operatör kontrol istasyonu; cihazdan bağımsız konumlandırılabilir. |
| Basit test yönetimi | Grafik arayüzlü Test Center üzerinden kolay test tanımlama ve yönetimi. |
| Geniş aksesuar yelpazesi | Çeşitli tutucu (grip), aksesuar ve yük hücresi seçenekleri. |
| İklimlendirme & ekstensometre entegrasyonu | İklim kabinleri ve ekstensometrelerle doğrudan entegrasyon. |
Öne Çıkan Avantajlar
- Hızlı ve kolay kurulum
- Bakım gerektirmez
- Yüksek performans
- Yüksek verimlilik
- Geniş kullanım aralığı
Uygulama Alanları
Otomotiv (şok emici / damper), bisiklet, spor ekipmanları, malzeme karakterizasyonu, biyomedikal (ortopedik ve dental implantlar), araştırma & akademi, yaylar ve elektrikli araç bataryası testleri.
Desteklenen Standartlar
Plastikler — Statik:
Metaller — Statik:
Kauçuk — Statik:
Bisiklet — Statik / Yorulma:
Biyomedikal — Statik / Yorulma:
