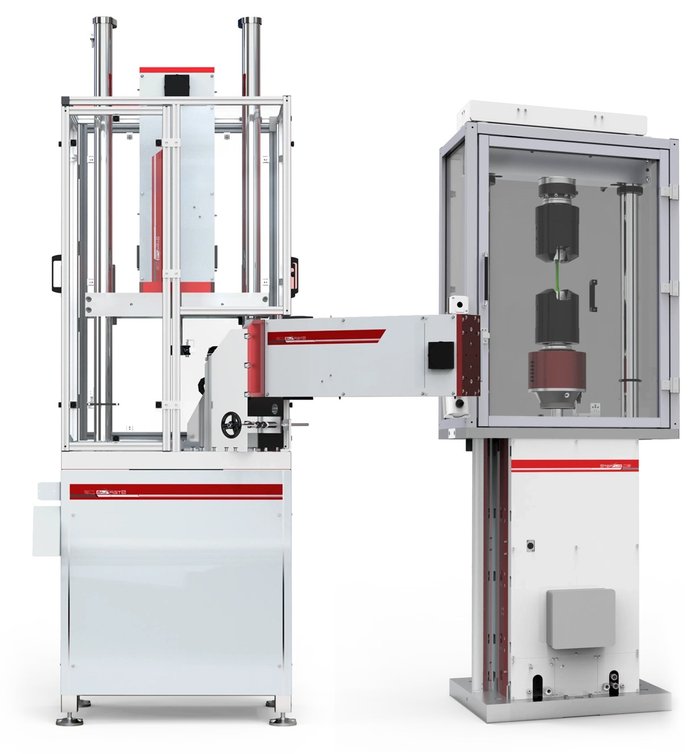

STEP Lab'ın geniş dinamik ve yorulma test sistemleri yelpazesi, 200 kN'ye varan kapasitesiyle lineer motor tabanlı elektrikli makinelerin önde gelen üreticilerinden biri olarak konumlanmamızı sağlar. Sistemlerimiz, farklı boyutlardaki aktüatörlerin eş zamanlı çalışmasına imkân tanıyarak çok çeşitli malzeme ve ürün test uygulamalarına hizmet eder:
- EA Serisi — Elektromekanik Aktüatörler: 2 g'ye kadar ivme ve 200 kN'ye kadar dinamik yük gerektiren testler için ideal; çok aktüatörlü uygulamalarda esnek kullanım
- UD, HUD ve XUD Serisi — Lineer Motorlu Elektrodinamik Aktüatörler: Onlarca G ivmeye ulaşabilir, 300 Hz'e kadar frekanslarda çalışabilir, 40 kN sürekli yük ve 80 kN tepe yük taşıyabilir
- BV Serisi — Torsiyonel Aktüatörler: Torsiyonel yük gerektiren özel test ihtiyaçlarına göre uyarlanmıştır
1. Eksenel-Torsiyon Test Sistemleri (BV Serisi)
Kombine eksenel ve torsiyonel yükleme için tasarlanan BV Serisi, malzeme ve bileşenlerin kapsamlı mekanik karakterizasyonunu sağlar. 1000 Nm'ye varan tork kapasitesiyle geniş bir yük yelpazesinde sunulan bu sistemler, kompakt ve rijit bir tasarımı EA ve UD serisi aktüatörlerin tamamıyla entegre olabilme esnekliğiyle birleştirir.
BV Serisi hem statik hem dinamik test profillerini destekler: torsiyonel yorulma, kombine yük yorulması ve çok eksenli gerilme analizi. İklim kabinleri, gerinim ölçerler (strain gauge) ve geniş bir tutucu/aksesuar yelpazesiyle tam uyumludur.
- İki veya daha fazla senkronize elektromekanik eksenin kontrolü
- Mutlak dönel enkoder (absolute rotary encoder)
- Yüksek çözünürlüklü 24-bit veri toplama
- Uzaktan kontrol imkânı
- Ayrı ve bağımsız konumda kontrol istasyonu
- Test Center grafik arayüzü üzerinden basit ve esnek test yönetimi
- Geniş tutucu, özel test aksesuarı ve yük hücresi seçenekleri
- Gerinim ölçer ve iklim kabinleriyle entegrasyon
| Parametre | BV020 | BV035 | BV060 | BV080 | BV100 | BV170 | BV230 | BV1000 |
|---|---|---|---|---|---|---|---|---|
| Sürekli tork | 15 Nm | 25 Nm | 45 Nm | 55 Nm | 80 Nm | 135 Nm | 160 Nm | 850 Nm |
| Dinamik tork (sinüzoidal yorulma) | 20 Nm | 35 Nm | 60 Nm | 80 Nm | 100 Nm | 170 Nm | 230 Nm | 1000 Nm |
| Test hızı | 350 rpm | 350 rpm | 200 rpm | 150 rpm | 200 rpm | 200 rpm | 100 rpm | 85 rpm |
| Maks. statik eksenel yük* | 15 kN | 50 kN | 50 kN | 50 kN | 50 kN | 50 kN | 50 kN | 100 kN |
| Maks. dinamik eksenel yük* | 10,5 kN | 35 kN | 35 kN | 35 kN | 35 kN | 35 kN | 35 kN | 100 kN |
| Soğutma | Hava | Hava | Hava | Hava | Kapalı devre su | Kapalı devre su | Kapalı devre su | Kapalı devre su |
| Maks. devir sayısı | ±10000* | |||||||
| Dönel mutlak enkoder | Entegre | |||||||
* Talep üzerine daha yüksek değerler sunulabilir.
Uygulama alanları: Biyomedikal (implantlar, kemik ve yumuşak doku mekanik karakterizasyonu, cerrahi alet testleri), Otomotiv (aks milleri, kauçuk bileşenler, bağlantı elemanları, süspansiyon parçaları yorulma testleri), Havacılık (kompozit malzemeler, yapısal bileşenler, kombine yük yorulma analizi), Malzeme testleri (metaller, plastikler, polimerler, torsiyonel yorulma ve kırılma testleri).
2. Çok Eksenli Test Sistemleri
Çoğu mühendislik yapısı; yük düzensiz dağılımı, geometri ve malzemeden kaynaklanan karmaşık çok eksenli gerilmelerden etkilenir. STEP Lab, EA Serisi elektromekanik ve UD/HUD/XUD serisi lineer motorlu elektrodinamik aktüatörlerden oluşan en geniş aktüatör kataloğuyla, test türüne göre seçilebilen, farklı boyutlarda birden fazla aktüatörün eş zamanlı çalışmasına imkân tanıyan esnek yapılar sunar.
| Aktüatör Ailesi | Özellik |
|---|---|
| Lineer motorlar (UD/HUD/XUD) | Onlarca G ivme, 500 Hz'e kadar frekans, 100 kN sürekli yük, 120 kN tepe yük gerektiren testler için uygundur. |
| Elektromekanik aktüatörler (EA) | 2 G'ye kadar ivme ile 200 kN'ye kadar dinamik yük gerektiren testler için uygundur; çok aktüatörlü uygulamalarda esnektir. |
3. Düzlemsel Haç (Cruciform) Biaksiyel Sistemler
Gelişmiş malzeme testleri için tasarlanan düzlemsel biaksiyel haç (cruciform) test sistemleri; çekme, yorulma ve kırılma koşulları altında malzemeleri değerlendirmede hassas mühendislik ve son teknolojiyle güvenilir ve doğru sonuçlar sunar.
STEP Lab, 200 kN'ye kadar dinamik ve yorulma testi kapasitesine sahip geniş bir sistem yelpazesi sunar. Bu sistemler; yüksek rijitlikli halka şeklinde yük çerçeveleri ve dört yenilikçi aktüatör ile hassasiyet ve çok yönlülük için tasarlanmıştır. Bu tasarım, çeşitli gerilme koşulları altında malzeme davranışının hassas kontrolünü sağlar; iki eksenli çekme, düşük çevrimli yorulma (LCF), yüksek çevrimli yorulma (HCF), termo-mekanik yorulma (TMF) ve kırılma testleri için idealdir.
Kullanıcı dostu Test Center yazılımı, tüm eksenlerde senkronize çalışmayı, sorunsuz PC entegrasyonunu, dalga formu üretimini, kalibrasyonu ve performans izlemeyi sağlar. Haç test tezgahı hem elektromekanik hem de elektrodinamik aktüatörlerle talep edilebilir.
| Varyant | Aktüatör Tipi | Özellik |
|---|---|---|
| UD Varyantı | Lineer motor | Onlarca G ivme, 500 Hz frekans, 100 kN sürekli yük, 120 kN tepe yük gerektiren testler için uygundur. |
| EA Varyantı | Elektromekanik | 2 G'ye kadar ivme ile 200 kN'ye kadar dinamik yük gerektiren testler için uygundur; çok aktüatörlü uygulamalarda esnektir. |
Öne Çıkan Özellikler
- Bakım gerektirmez
- Yüksek güvenilirlik
- Yüksek verimlilik
- Tek kontrolör üzerinden çoklu eksen yönetimi
- Geniş kullanım aralığı
- Hızlı ve kolay kurulum
BV Serisi — Desteklenen Standartlar
Plastikler — Statik:
Metaller — Statik:
Kauçuk — Statik:
Bisiklet — Statik / Yorulma:
Biyomedikal — Statik / Yorulma:
