ESCR test cihazı, 10 veya 50 test tüpü kapasiteli bir rafa sahip sıcaklık kontrollü banyodan oluşur. Her test tüpünde 10 numuneye yer vardır. Numune hazırlığı için çentik açma bıçaklı bir çentikleme ünitesi cihazla birlikte verilir. Çentikli numuneler bükme kıskacı (bending clamp) ile ön gerilime tabi tutulur ve transfer aparatı yardımıyla pirinç numune tutucuya yerleştirilir.

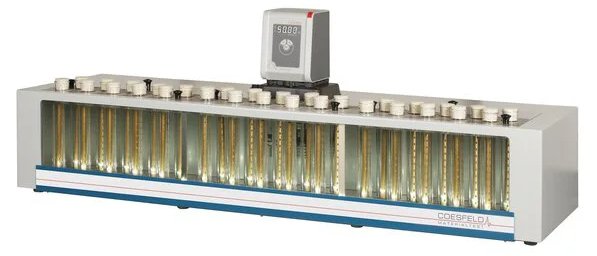

10 test tüpü bir rafa yerleştirilir; bu raf numune hazırlığı için banyodan çıkarılabilir ve test için tekrar banyoya yerleştirilebilir. 50 istasyonlu model 5 numune rafına kadar yerleştirilebilir, böylece 10/20/30/40/50 istasyonlu bir birim olarak yapılandırılabilir. Ön camdan 300 numune görüntülenebilir ve aynı anda 500 numuneye kadar test edilebilir.
Coesfeld ESCR cihazının ayırt edici özelliği, numuneler banyoda kalırken incelemeye imkân tanıyan entegre LED aydınlatmalı geniş cam ön yüzdür — bu da ölçümü hızlı ve temiz hale getirir.
- 10 veya 50 istasyonlu iki model — sırasıyla 100 ve 500 numuneye kadar kapasite
- Çıkarılabilir cam numune rafı — tam bir test serisini masa başında hazırlayıp tek seferde banyoya yerleştirme imkânı
- Entegre LED aydınlatmalı geniş cam ön yüz — numuneleri banyodan çıkarmadan inceleme
- 10 numuneli pirinç numune tutucu, bükme kıskacı ve transfer aparatı dahil
- ±0,1 °C sıcaklık kararlılığı, oda sıcaklığı+10 °C ile 150 °C arası çalışma aralığı
Uygulama Alanı
ESCR testi, etilen bazlı plastiklerin (özellikle PE) çevresel gerilme çatlağı oluşumuna duyarlılığını ölçer. Belirli gerinim koşulları altında ve sabun, ıslatıcı madde, yağ veya deterjan gibi ortamların varlığında, etilen plastikleri çatlama yoluyla mekanik hasar gösterebilir. Plastikten kesilen ve her birinde bir yüzeyde kontrollü bir kusur (çentik) bulunan bükülmüş numuneler, yüzey aktif bir maddenin etkisine maruz bırakılır. Belirli bir sürede çatlayan numunelerin toplam numune sayısına oranı gözlemlenir.
Model Karşılaştırması
| Parametre | 10 İstasyonlu Cihaz | 50 İstasyonlu Cihaz |
|---|---|---|
| Kapasite | 100 numuneye kadar | 500 numuneye kadar |
| Boyutlar (G x D x Y) | 526 x 440 x 476 mm | 1331 x 440 x 476 mm |
| Banyo hacmi | ~24 l | ~72 l |
| Ağırlık (boş) | ~35 kg | ~75 kg |
| Sıcaklık aralığı | Oda sıcaklığı+10 °C – 150 °C | |
| Sıcaklık kararlılığı | ± 0,1 °C | |
| Elektrik bağlantısı | 230 V 50 Hz / 230 V 60 Hz / 115 V 60 Hz — 2000 W | |
Aksesuarlar
| Parça | Açıklama |
|---|---|
| Kapak | Numune rafı takılı değilken banyoyu kapatan kapak; her açıklık için 1 adet gerekir. |
| Numune rafı | 10 adede kadar test tüpü tutan raf; her ünite için en az 1, 50 istasyonlu cihaz için en fazla 5 raf. |
| Test tüpü | Dış Ø 36 mm, iç Ø 32 mm, uzunluk 225 mm; her numune tutucu için 1 adet. |
| Test tüpü maşası | Test tüpünü tutmak için; her ünite için 1 adet. |
| Mantar tıpa | Her test tüpü için 1 adet. |
| Pirinç numune tutucu | 10 numune için; her test tüpü için 1 adet. |
| Çentikleme aparatı (dial gauge'siz) | Numuneyi kesmek için; her ünite için 1 adet. Çentik derinliği ölçer ayrıca sipariş edilmelidir. |
| Çentik derinliği ölçer (dial gauge) | Çentikleme aparatı için; her aparat için 1 adet. |
| Çentikleme bıçağı | 5'li veya 200'lü paket; 1 bıçak ~100 numune çentiklemek için kullanılabilir. |
| Bükme kıskacı | 10 numuneyi aynı anda bükmek için; her ünite için 1 adet. |
| Transfer aparatı | Numuneyi bükme kıskacından pirinç tutucuya aktarmak için; her ünite için 1 adet. |
