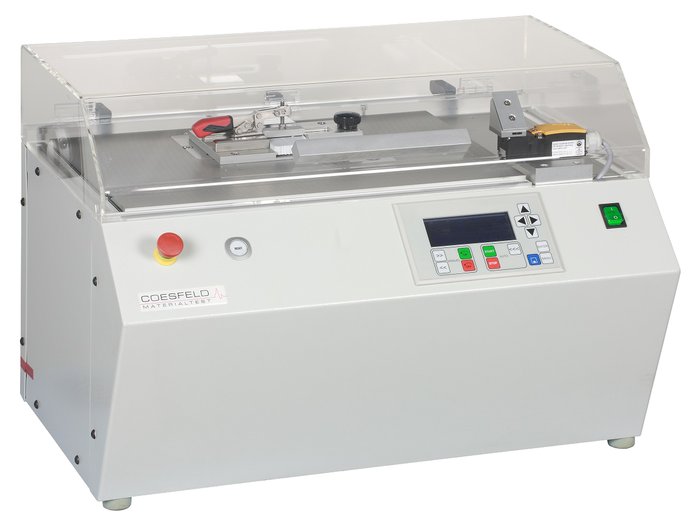

Çentik açma cihazı, aşağıdaki standartlara uygun olarak plastik numunelerin çentiklenmesinde kullanılır. Bir freze kafası yardımıyla numunenin bir yüzeyine V-şekilli çentik açılır; en önemli karakteristikler çentik radüsü ve çentik kökündeki kalan numune genişliğidir.
Bir paket numune, üniversal bağlama aparatına yerleştirilerek tek geçişte çentiklenir. Farklı malzeme ve çentik radüsleri için çeşitli freze kesiciler mevcuttur. Kesme hızı ve ilerleme oranı kademesiz ayarlanabilir; yeni parametreler LCD ekran yardımıyla girilebilir.
- Otomatik çentikleme süreci — döner magazin ile tek geçişte çoklu numune
- Döner magazin ile pratik çift çentik açma imkânı
- Entegre edilebilir talaş emiş sistemi
- Entegre pnömatik soğutma (basınçlı hava ile)
- LCD ekrandan kademesiz kesme hızı ve ilerleme parametresi girişi
Uygulama
Çentik açma cihazı, aşağıda listelenen standartlara uygun olarak plastik test numunelerinin çentiklenmesi için kullanılır. Cihaz, Charpy ve Izod darbe testlerinde gerekli olan hassas ve tekrarlanabilir çentik geometrisini sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Takım çapı | 63 mm |
| Kesme hızı | 70–500 mm/dk |
| İlerleme oranı | 200–1000 rpm |
| Hız aralığı | 0,07–2,5 mm/dev |
| İlerleme uzunluğu | 80 mm |
| İlerleme hızı | 50–700 mm/dk |
| Basınçlı hava beslemesi (soğutma) | maks. 8 bar |
| Boyutlar (G×D×Y) | 650 × 500 × 450 mm |
| Ağırlık | ~57,5 kg |
| Şebeke | 230 V, 50/60 Hz (talep üzerine 110 V) |
| Güç | 1000 VA |
| Soğutma | Basınçlı hava |
Aksesuarlar
| Ürün | Açıklama |
|---|---|
| Döner magazin — standart çubuklar | 50×6×4 mm standart küçük çubuklar için |
| Döner magazin — çift çentik | 12 numune için; ISO 179 tip 1, ISO 180 ve ISO 8256 tip 1'e uygun, 80×10×4 mm |
| Döner magazin — ASTM numuneler | ASTM D6110 + ASTM D256 için |
| Üniversal bağlama aparatı | Maks. 50 mm bağlama uzunluğu; ISO 179 tip 1, ISO 180, ISO 8256 tip 1, ASTM D256 ve ASTM D6110 için |
| Üniversal numune magazini | Dynstat numuneleri için genişletme dahil |
| Hızlı bağlama elemanları | Tüm döner magazinler için hızlı bağlama sistemi |
| Karbür kesiciler | 45° tek dişli, r=0,25/0,10/1,00 mm (A/C/B tipi çentik) |
| Elmas kesiciler | 45° tek dişli, r=0,25/0,10/1,00 mm (A/C/B tipi çentik) |
| PKD çentik kesici | V-şekilli, 1,0 mm radüs |
| HM U-şekilli kesiciler | 0,8 mm / 2,0 mm genişlik |
| Dijital ölçüm cihazı | Kalan numune genişliği ölçümü; dijital kadran dahil, 0–12 mm ölçüm aralığı, 0,001 mm hassasiyet |
| Ölçüm uçları | 0,1 mm (Tip C) veya ≥0,25 mm (Tip A/B) çentik radüsü için |
| Manyetik valf ünitesi | Frezeleme sırasında basınçlı havanın otomatik devreye alınması |
