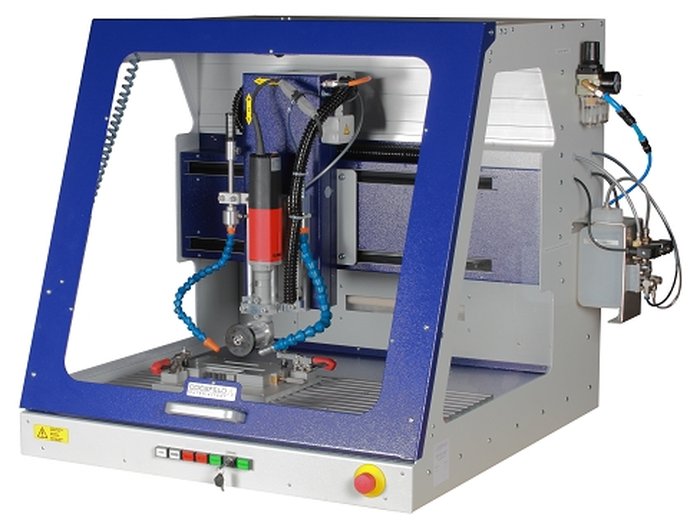

CNC frezeleme merkezi, elektronik olarak kontrol edilen üç lineer eksene sahiptir; isteğe bağlı dördüncü (döner) eksen de mevcuttur. Frezeleme, delme, kesme, gravür, dozajlama, ölçüm ve konumlandırma gibi birçok uygulama için uygundur — bu uygulamalara uygun farklı kesici takım ve aksesuarlar monte edilebilir.
Cihaz; plastikler (PE/PA/PC/PMMA/GFK ve CFK kompozitleri), alüminyum, pirinç ve ahşap işlemeye uygundur (talep üzerine diğer malzemeler için de donanım mevcuttur). Talaş temizliği için endüstriyel vakum cihazı bağlantısına hazırdır. Standart geometrili numune seçimi, yazılım ve entegre Windows PC üzerinden yapılır; çok sayıda standarda uygun freze dosyası kütüphanesi kullanıcının hizmetindedir.
- Üç elektronik lineer eksen (X/Y/Z) — opsiyonel dördüncü döner eksen
- DIN / EN / ISO / ASTM standartlarına uygun geniş freze dosyası kütüphanesi; özel dosya oluşturma imkânı
- Tekli ve çoklu bağlama aparatı seçenekleri — özel imalat da mümkün
- Plastik, alüminyum, pirinç ve ahşap işleme; talep üzerine diğer malzemeler
- CE uyumlu güvenlik kabini; entegre Windows PC ve WIN yazılımı
Uygulama
Çekme, eğme, darbe dayanımı ve pek çok diğer test için standart numunelerin işlenmesinde kullanılan tam otomatik CNC freze merkezi. Cihaz aynı zamanda çentik açma modülleriyle donatılarak Charpy/Izod darbe numunelerinin çentiklerinin standart toleranslarda açılmasını da sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Eksen yolu (X/Y/Z) | 400 × 300 × 140 mm |
| Maks. eksen hızı (X/Y/Z) | 20 mm/s |
| Geçiş yüksekliği | 170 mm |
| T-somunlu bağlama plakası | 600 × 375 mm |
| T-yuva aralığı | 25 mm |
| Ses basınç seviyesi | < 75 dB |
| Boyutlar (G×D×Y) | 780 × 850 × 810 mm |
| Ağırlık | 120 kg |
| Şebeke | 230 V, 50 Hz |
| Güç | 1500 W |
| Arayüz | RS232 |
Standart Cihaz Konfigürasyonu
| Bileşen | Açıklama |
|---|---|
| Kontrol ünitesi | Ön yapılandırılmış WIN-yazılımı, klavye, mouse, TFT ekran ile plug-and-play kurulum, CE uyumlu güvenlik kabini |
| Soğuk hava nozulu | Manyetik valfli soğuk hava üfleme sistemi |
| Çalışma alanı aydınlatması | Entegre iş sahası ışıklandırması |
| Freze motoru seti | Freze motoru 1050 W; 8/6/3 mm penset mandren; çift ağızlı anahtar 14×17; altıgen anahtar seti |
Bağlama Aparatları (Opsiyonel)
| Ürün | Açıklama |
|---|---|
| Üniversal taban plakası | Standart çubuklar için 5 bağlama aparatlı; >8 mm veya >3 mm numune için |
| Üniversal gerdirme desteği | Genel amaçlı numune gerdirme aparatı |
| Laminat plastik bağlama aparatı | Maks. 200×290×10 mm plaka boyutu için |
| ISO 6259-3 Tip 3 form-kilitli aparat | Standart çubuk numuneler için şekle özel kilitleme |
| Dynstat bağlama aparatı | 15×10 mm ölçülerinde 10 adet çentiksiz Dynstat numunesi frezeleme için |
| Numune magazini | DIN EN ISO 527-2 Tip 1A için 24 çubuklu, omuz kesimi amaçlı |
Çentik Açma Aksesuarları
| Ürün | Açıklama |
|---|---|
| Çentik açma genişletme modülü | İlk kurulum için; konik dişli takım tutucu dahil |
| Paralel çentik & kesim modülü | Omuzlu numunelerin paralel çentik açma ve kesim genişletmesi |
| Çentik derinliği ölçüm cihazı | Tek V-şekilli çentiğin kalan numune genişliğini test eder |
| Çentik kesiciler | V-şekilli (0,1 / 0,25 / 1,0 mm radüs) veya U-şekilli (0,8 / 2,0 mm) — karbür veya PCD (polikristalin elmas) |
Metal Kesim Aksesuarları
Alüminyum veya pirinç (maks. 5 mm kalınlık) kesimi için soğutma/spreyleme sistemi, T-yuvalı kanal plakası ve soğutma spreyi yağı (1/5/10 litre) seçenekleri mevcuttur.
