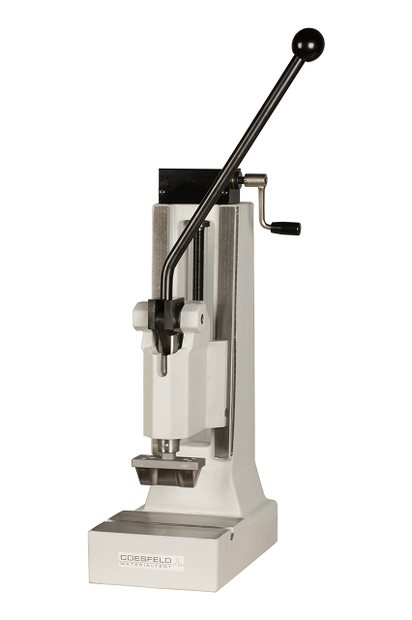

Manuel · 25 kN
+ görsel
Mafsal presler, plastik ve elastomer numuneleri ilgili standardın gerektirdiği geometride keser. Numune zımba kalıplarıyla birlikte kullanılır; manuel ve pnömatik olmak üzere iki modelde sunulur.
- İki model: 25 kN manuel (kollu) ve 60 kN pnömatik
- Numune zımba kalıplarıyla tek darbede temiz kesim
- Ø 20 mm bağlama mili — hızlı kalıp değişimi
- Kompakt masaüstü tasarım, düşük bakım
- Pnömatik modelde <75 dB sessiz çalışma ve iki-el kumandası
Modeller
| Parametre | Manuel Mafsal Pres 25 kN | Pnömatik Mafsal Pres 60 kN |
|---|---|---|
| Tahrik | El (kollu) | Pnömatik (çift etkili silindir) |
| Pres Kuvveti | 25 kN | 60 kN |
| Boğaz Derinliği | — | 150 mm |
| Çalışma Yüksekliği | 57–238 mm | 87–310 mm |
| Strok Mesafesi | 40 mm | 40 mm |
| Tabla Boyutu (G×D) | 185×145 mm | 305×210 mm |
| Alan İhtiyacı (G×D) | 185×300 mm | 305×440 mm |
| Ağırlık | ~41 kg | ~140 kg |
| Güç | — | 230 V · 50/60 Hz · 50 W |
| Hava Bağlantısı | — | R 3/8″ |
Her iki modelde de bağlama mili Ø 20 mm'dir.

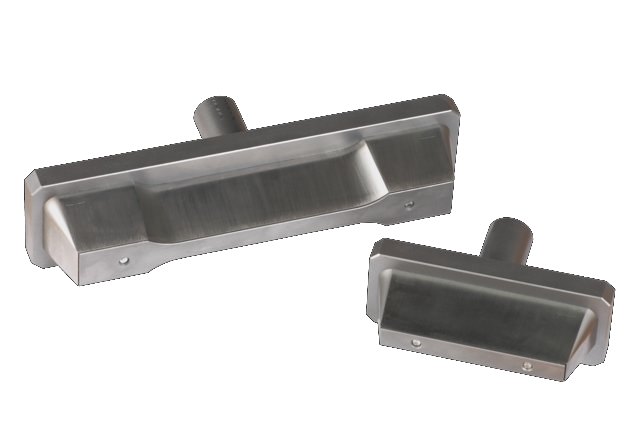

Uyumlu Numune Zımba Kalıpları
Bu preslerle aşağıdaki standart numune zımba kalıpları kullanılır. Kalıp, test standardına göre seçilir; istenen geometride özel imalat da yapılır.
| Kalıp | Standart | Numune Tipi | Uygulama |
|---|---|---|---|
| Tip 1A / 1B | ISO 527-2 | Çekme (dumbbell) | Plastik |
| Tip 1 / 2 | ISO 37 | Çekme (dumbbell) | Elastomer / kauçuk |
| S1 / S2 / S3A | DIN 53504 | Çekme | Vulkanize kauçuk |
| Tip I–V | ASTM D638 | Çekme | Plastik |
| Açı / Hilal | ISO 34-1 | Yırtılma | Elastomer |
| Açı numunesi | ASTM D624 | Yırtılma | Elastomer |
| Özel imalat | Müşteriye özel | — | İstenen geometri |
