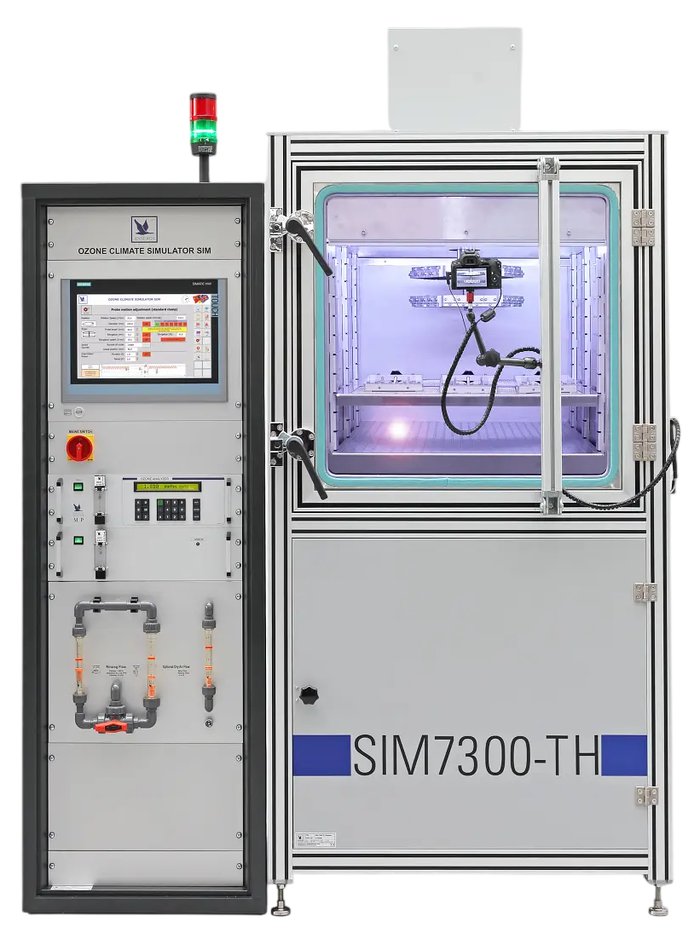

Ortho-yönlü gaz akışına ve her türlü statik/dinamik test aracının kurulum ve kullanımını destekleyen ağır paslanmaz çelik gövdeye sahip profesyonel ozon test kabini. Test sürecini durdurmadan, büyütme optiği veya kamera ile çatlak oluşumunun gözlemlenmesi için en büyük gözlem penceresine sahiptir. Çalışma yalnızca dokunmatik panel üzerinden gerçekleştirilir. Her bir kauçuk numunesi adım adım optik gözlem bölgesine ilerletilebilir. Montaj rayları, düz folyo, boru, kablo, kovan ve conta gibi her türlü kauçuk test parçasının yatırılması ve asılması için ızgara plaka ve çubuk taşıyıcıların takılmasına olanak tanır.
- Ortho-yönlü gaz akışı ve ağır paslanmaz çelik gövde
- Test durdurulmadan çatlak gözlemi için en büyük gözlem penceresi
- Numunelerin adım adım optik gözlem bölgesine ilerletilmesi
- Elektrikli kilitli ön kapı — kabin tamamen ozon içermeyene kadar açılamaz
- Opsiyonel WOEHLER çatlak kamerası ve yorulma test yazılımı
Teknik Veriler
| Parametre | Değer |
|---|---|
| Kabin hacmi | 300 litre |
| İç ölçüler | H68 × G68 × D68 cm |
| Akış prensibi | Boyuna, laminer ve türbülanslı |
| Reynolds profili | 2000 < Re < 25000 |
| Boyuna hava akımı | < 1000 m³/sa |
| Boyuna hava hızı | < 600 mm/sn |
| Yük faktörü G | 0,5–12 s/m |
| Dokunmatik panel | 15" TFT |
| PLC | Siemens S7-300 |
| Proses kontrolü | Anseros SIMATIC yazılımı |
| Veri kaydı | Anseros AMACS yazılımı |
| Raf ölçüleri | 19"/43 HE / 600 mm |
Uygulama Alanları
ASTM D 1149 ve DIN ISO 1431'e göre kauçuk yaşlandırma testleri; Wöhler yorulma dayanımı tayini; belirlenen 10 yıllık süre (veya benzeri) için yorulma dayanımı tayini; IEC 60811-2-1 (A ve B yöntemi) ve VDE 0472, A/B/C ile EN50396'ya göre kablo testi; statik ve dinamik test; sürekli ve/veya aralıklı testler. Çatlama testleri, Wöhler diyagramları oluşturma ve uzun ömür yorulma dayanımı testleri için uygundur.
