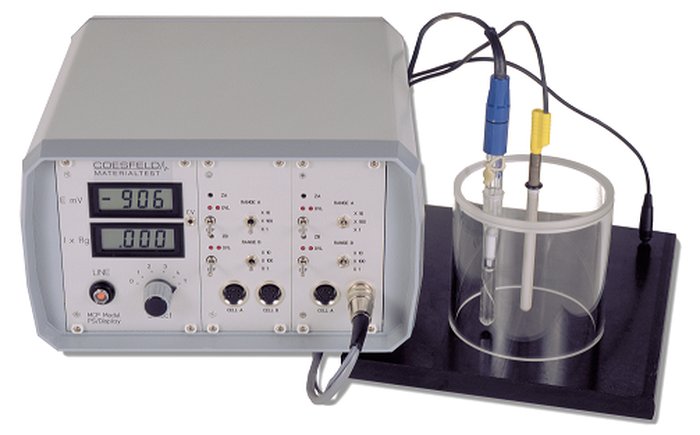

CD-Test — Genel Görünüm
CD-Test cihazı, çelik üzerindeki plastik kaplamaların yapışmasını (adhezyonunu) test eder. Elektrolit içine daldırılan kaplı numunede, önceden açılmış bir delik etrafında kontrollü elektrokimyasal koşullar altında katodik ayrılma (disbondment) oluşturulur ve belirli bir süre sonunda ayrılma yarıçapı ölçülür. Bu yöntem, boru hattı kaplamalarının yeraltı/deniz altı korozyon koşullarındaki uzun vadeli performansını öngörmek için sektörde yaygın şekilde kullanılır.
- 1'den 32'ye ve üzeri ölçüm istasyonuna kadar çeşitli konfigürasyonlar
- Akım, gerilim ve sıcaklık için veri kaydedici / yazılım
- Görsel değerlendirme için opsiyonel kamera sistemi
- Kanıtlanmış uzun ömür ve dayanıklılık
- Yüksek hassasiyetli, düşük gürültülü USB veri kaydediciler; kayıtlar CSV formatında saklanır
Teknik Veriler
| Ölçüm istasyonu | 1 / 4 / 8 / 10 / 16 / 20 / 30 (konfigürasyona bağlı) |
|---|---|
| Gerilim | 5 V |
| Maks. akım | ±200 mA |
| Akım aralığı | 200 mA |
| Dış ölçüler (4 istasyon) | 152 × 280 × 385 mm |
| Dış ölçüler (8 istasyon) | 152 × 560 × 385 mm |
| Dış ölçüler (16 istasyon) | 304 × 560 × 385 mm |
| Ağırlık | 6 / 12 / 18 kg (konfigürasyona bağlı) |
| Şebeke | 230 V / 50–60 Hz veya 110 V / 50–60 Hz |
Desteklenen Standartlar
ASTM G42ASTM G8ASTM G80ASTM G95CAN/CSA Z245.21CAN/CSA-Z245.20DIN 30670DIN EN 12068DIN EN ISO 15711EN ISO 21809-1ISO 21809BAW 2011AS 3862NF A 49-711GBE-CW6GSK RAL GZ 662ISO 10289 Annex E
Uygulama Alanları
Boru hattı kaplamalarının (PE, PP, epoksi vb.) yapışma ve korozyon koruma performansının belirlenmesi; boru üreticileri ve kaplama tedarikçilerinde kalite kontrol; petrol & gaz, su/atık su altyapısı boru hatları için sertifikasyon testleri.
