ZE serisi paralel çift vidalı ekstrüderler, kolayca değiştirilebilir kovan ve vidalarla donatılmıştır; taşıma, geri taşıma, yoğurma ve karıştırma segmentleri istenen konfigürasyonda birleştirilebilir. Seri, 5–18 mm vida çaplarında kompakt masaüstü laboratuvar ailesi ile 18–100 mm vida çaplarında üretim ailesi olmak üzere iki grupta toplanır; üretici bu iki grubu net olarak ayırır.
Her iki ailede de her ısıtma bölgesi bağımsız kontrol edilir ve motor torku ile birlikte kaydedilir; kayıtlar USB veya Ethernet üzerinden aktarılabilir. Kontrol Siemens donanım/yazılımıyla sağlanır; işletim Siemens HMI Comfort Panel üzerinden yapılır. Çoklu ekstrüzyon veya çok bileşenli proseslerde üst seviye kontrol sistemleri mevcuttur.
- Tek parça veya split kovan seçeneği — sızıntısız montaj, tek Triclamp ile bağlantı
- Segmentler arası derin kesitler sayesinde dik sıcaklık gradyanları mümkün
- Her ısıtma bölgesi bağımsız kontrollü; opsiyonel su/hava soğutma
- Çoklu katı/sıvı dozaj noktaları; dört vidayla hızlı sökülüp takılabilen kalıplar
- ATEX Kategori 3D/3D (230 °C'ye kadar), IP54 standart — daha yükseği opsiyonel
- Standart izlenebilirlik: her bölge sıcaklığı, tork, tork trendi, devir, USB/Ethernet veri çıkışı
Aile Seçimi — Masaüstü Laboratuvar mı, Üretim mi?
Üretici modelleri iki net grupta tanımlar: 5–18 mm vida çapı masaüstü (table-top) laboratuvar modelleri; 18–100 mm vida çapı üretim (production) modelleri. ZE 18 her iki ailede de mevcuttur (masaüstü ve üretim gövdesi seçeneğiyle).
| Özellik | Masaüstü Laboratuvar (5–18 mm) | Üretim (18–100 mm) |
|---|---|---|
| Modeller | ZE 5 · ZE 9 · ZE 12 · ZE 18 (masaüstü) | ZE 18 · ZE 24 · ZE 32 · ZE 50 · 100 HMI |
| Tipik numune miktarı | 0,5 g'dan itibaren batch | Sürekli besleme, kg/sa – ton/sa ölçeği |
| Gövde | Kompakt, taşınabilir, glove-box uyumlu | Entegre veya harici kontrol ünitesi, üretim hattı entegrasyonu |
| Ağırlık | ~45–58 kg | Yüzlerce kg – ~2.500 kg (ZE 50) |
| Tipik kullanım | Formülasyon geliştirme, az miktarda/pahalı etken madde | Pilot/üretim ölçekli compounding, sürekli hat |
Masaüstü Laboratuvar Modelleri — ZE 5 / 9 / 12 / 18 HMI
| Parametre | ZE 5 | ZE 9 | ZE 12 | ZE 18 (masaüstü) |
|---|---|---|---|---|
| Maks. basınç (nozul) | 200 bar | 200 bar | 250 bar | 250 bar |
| Maks. tork (vidada) | 2,5 Nm | 14,5 Nm | 20 Nm | Talebe göre |
| Nozul çapı aralığı | 0,2–3 mm | 0,2–5 mm | 0,2–8 mm | 0,2 mm+ |
| Boş hacim (L:D 15:1) | 1,2 cm³ | 6 cm³ | 14 cm³ | – |
| Ağırlık | ~45 kg | ~49 kg | ~51 kg | – |
| L/D oranı seçenekleri | 15:1 · 20:1 · 25:1 · 30:1 · (18 mm'de 40:1'e kadar) | |||
| Vida devri | 1–300 dev/dk (talebe göre daha yüksek) | |||
| Maks. sıcaklık | 230 °C (opsiyonel 400 °C) | |||
| Kontrol | Siemens HMI Comfort Panel, bağımsız ısı bölgesi kontrolü | |||
Örnek çıkış hızları (stearil alkol / Soluplus®, 1 mm yuvarlak nozul, standart vida): ZE 5 için 0–0,45 kg/sa, ZE 9 için 0–1,7 kg/sa, ZE 12 için 0–2,7 kg/sa aralığında değişir; gerçek değer malzeme ve vida konfigürasyonuna bağlıdır.

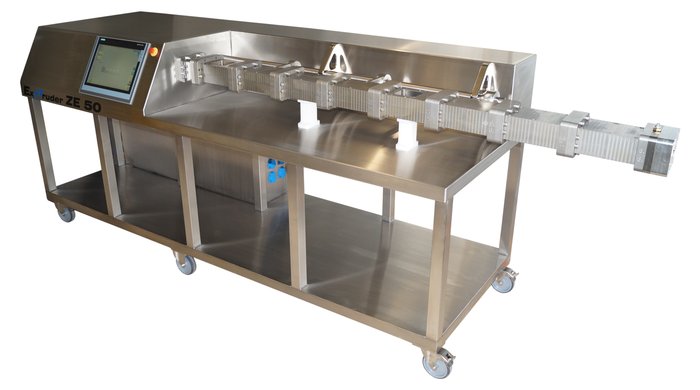

Üretim Modelleri — ZE 18 / 24 / 32 / 50 / 100 HMI
| Parametre | ZE 18 | ZE 24 | ZE 32 | ZE 50 | 100 HMI |
|---|---|---|---|---|---|
| Maks. basınç | 250 bar | ||||
| Maks. tork | 60 Nm | 120 Nm | Talebe göre | Talebe göre | |
| Maks. sıcaklık | 230 °C (opsiyonel 400 °C) | ||||
| Soğutma | Su / hava | ||||
| Isıtma bölgesi sayısı | 1–8 bölge | ||||
| L/D oranı seçenekleri | 15 · 20 · 25 · 30 · 40 · 50 · 60 veya talebe göre | ||||
| Vida devri (ZE 50) | 0,1–300 dev/dk (opsiyonel 1–1000) | ||||
| Çıkış (ZE 50) | 150 kg/sa'a kadar | ||||
| Ağırlık (ZE 50) | ~2.500 kg | ||||
| Tahrik (ZE 50) | Düşük gürültülü servo motor | ||||
100 HMI, serinin en büyük üretim modelidir; 5 mm'den 100 mm'ye tüm seri toplamda 0,5 gramlık numunelerden 2 tona kadar geniş bir işleme aralığını kapsar. 100 HMI için tork, sıcaklık ve L/D değerleri projeye özel belirlenir.
Vida ve Kovan Tasarımı
- Kovanlar tamamen kendi atölyelerinde üretilir; tek parça veya split (açılabilir) seçenekleriyle sızıntısız montaj
- Farklı proses uzunlukları her zaman değiştirilebilir; kelepçe bağlantılarıyla kovan kombinasyonları mümkün
- Kompakt, ağırlık tasarruflu tasarım; serbest duran kovan dört yönden dozaj ve sensör erişimine izin verir
- Modüler vidalar tek parçadan 1:1 üretilebilir — kolay temizlik
- Taşıma, geri taşıma, dağıtım, geri besleme ve yoğurma segmentleri; basıncı artırmak için stop-elemanları
Isıtma ve Soğutma
| Parametre | ZE 5 | ZE 9 | ZE 12 | ZE 16 |
|---|---|---|---|---|
| Isıtma bölgesi gücü | 50 W | 100 W | 100 W | 200 W |
| 100 °C'ye ısınma süresi | 3 dk | 3 dk | 4 dk | 5 dk |
| 200 °C'ye ısınma süresi | 8 dk | 9 dk | 11 dk | 13 dk |
Her ısıtma bölgesi iki ısıtma kartuşu ve sıcaklık ölçümü için bir PT100 içerir (48 V, standart 230 °C, maks. 450 °C). Isıtma kartuşu gücü artırılarak süreler kısaltılabilir. Su, hava veya sıvı azot soğutma seçenekleri mevcuttur.
Malzemeler
| Ürünle temas eden parçalar | Paslanmaz çelik DIN Pharma sınıfı 1.4404 (AISI 316L) veya üstü, polisajlı |
|---|---|
| Temas etmeyen parçalar | Çelik ve alüminyum (motor, transmisyon) |
| Contalar | PTFE, silikon (230 °C'ye kadar ısıya dayanıklı, opsiyonel 400 °C) |
Opsiyonlar & Aksesuarlar
Kalite & Belgelendirme
ISO 9001:2008 gerekliliklerine uygun kalite yönetim sistemi; opsiyonel GMP uyumu. Risk değerlendirmesi, GMP dokümantasyonu, kullanım kılavuzu, malzeme ve yüzey sertifikaları sağlanır. Yedek parça temini on yıl garantilidir; kullanıcı kaynaklı olmayan cihaz hasarlarına bir yıl garanti verilir.
