Bu testler, plastik hammaddelerin ambalajlama, taşıma ve işleme süreçlerindeki davranışlarını değerlendirmek açısından büyük önem taşır. Görünür (yığın) yoğunluk, malzemenin hacimsel dolgunluğunu gösterir ve doldurulacak hazne veya kalıbın hacminin belirlenmesinde kullanılır. Akıtılabilirlik ise ince taneli malzemenin huni ve besleme tüplerinden ne kadar kolay aktığını ve besleme sırasında malzemeyi düzenli şekilde aktarabildiğini gösterir. Bu özellik, özellikle besleyici ve hazne (hopper) tasarımında önemli bir parametredir.
Coesfeld, bu iki özelliği ISO ve ASTM standartlarına uygun olarak ayrı cihazlarla veya tek bir kombine cihaz üzerinde eş zamanlı ölçebilen bir ürün serisi sunmaktadır. Tüm cihazlar sağlam ve deformasyona dayanıklı bir stand üzerine kuruludur ve temiz bir çalışma ortamı sağlamak amacıyla toplama tepsisiyle donatılmıştır.
- Yığın Yoğunluğu / Görünür Yoğunluk: ISO 60 esaslı huni cihazı, kalibre ölçüm kabı (sertifikalı opsiyonel)
- Akıtılabilirlik (Pourability): ISO 6186 esaslı, değiştirilebilir jetli paslanmaz çelik huni
- Kombine Cihaz: Akıtılabilirlik ve yığın yoğunluğunun tek düzenekte zaman tasarruflu, eş zamanlı ölçümü
- ASTM D1895 Seti: İnce granülden (Metot A), kaba granüle (Metot B) ve pul/lif/şerit malzemelere (Metot C) kadar 3 ayrı metot

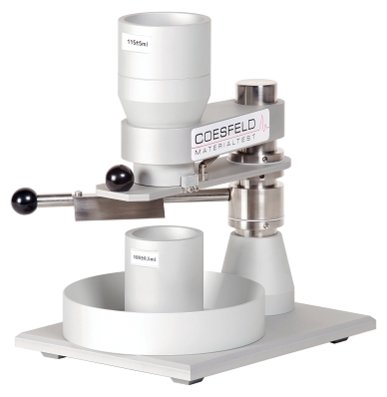

1. Yığın Yoğunluğu / Görünür Yoğunluk (ISO 60)
Serbest akışlı toz ve granül malzemelerin görünür (yığın) yoğunluğunu ölçmek için kullanılan huni sistemidir. Malzeme, yüksekliği ayarlanabilir dolum hunisinden kalibreli ölçüm kabına akıtılır. Yüzeydeki fazla malzeme paslanmaz çelik sıyırıcı ile uzaklaştırıldıktan sonra ölçüm kabı tartılır ve görünür yoğunluk hesaplanır.
- Sağlam ve deformasyona dayanıklı stand
- Yüksekliği ayarlanabilir dolum hunisi ve yay geri dönüşlü hızlı kapama mekanizması
- Paslanmaz çelik sıyırıcı
- Kalibreli ölçüm kabı (sertifika opsiyoneldir)
- Fazla malzeme için toplama kabı
- Akıtılabilirlik ve görünür yoğunluk ölçümlerini birlikte gerçekleştirebilen kombine cihaz seçenekleri
| Parametre | Değer |
|---|---|
| Huni | Yükseklik 115 mm, hacim ~200 ml |
| Ölçüm kabı | 100 ± 0,5 ml |
| Boyutlar (GxDxY) | 260 x 160 x 210 mm |
| Ağırlık | ~3.5 kg |
Standartlar: DIN 53466 · DIN EN ISO 171 · DIN EN ISO 60 · GB/T 1636-2008 Metot A/B
2. Akıtılabilirlik (Pourability)
Serbest akışlı toz veya granülün huniden akış performansını ölçen cihaz. Paslanmaz çelikten, üst çapı ~110 mm olan cilalı yüzeyli huni; topraklama bağlantılı, değiştirilebilir jetlerle farklı akış çapları test edilebilir.
- Paslanmaz çelik huni, cilalı yüzey, üst çap ~110 mm
- Topraklama bağlantılı huni (statik elektriklenmeyi önler)
- Değiştirilebilir jetler; farklı jet çapı seçenekleri (ayrı sipariş edilir)
- Çeşitli stand konstrüksiyonları mevcuttur
| Parametre | Değer |
|---|---|
| Huni | Ø 110 mm, 40° açı |
| Boyutlar (GxDxY) | 290 x 160 x 210 mm |
| Ağırlık | ~7.5 kg |
Standart: DIN EN ISO 6186
3. Kombine Akıtılabilirlik & Yığın Yoğunluğu Cihazı
Akıtılabilirlik ve yığın/görünür yoğunluğun tek bir düzenekte zaman tasarruflu, eş zamanlı ölçümünü sağlayan kombine sistem. Jetsiz plastik granül dökme hunisi, 100 ± 0,5 ml'lik yoğunluk ölçüm kabı, toplama tepsisi, hareketli kapama plakası ve dökme hunisi ile kalıplama bileşeni sıyırıcısını tutan destek içerir.
- Zaman tasarruflu, eş zamanlı ölçüm
- Plastik granül dökme hunisi (jetsiz)
- Görünür yoğunluk ölçüm kabı 100 ml ± 0,5 ml
- Toplama tepsisi, hareketli kapama plakası
- ISO 17190-9 / WSP standardına göre özel materyaller talep üzerine mevcuttur
| Parametre | Değer |
|---|---|
| Huni | Ø 110 mm, 40° açı |
| Boyutlar (GxDxY) | 290 x 160 x 210 mm |
| Ağırlık | ~8 kg |
Standartlar: DIN EN ISO 6186 · WSP 250.3 · WSP 260.2 · ISO 60'a benzer · NWSP 251.0.R(15) · ISO 17190-9
4. Yığın Yoğunluğu — ASTM D1895 (3 Metot)
Serbest akışlı toz veya granülün yığın yoğunluğunu ASTM D1895'e göre tayin eden ölçüm sistemi. Test, malzemenin işleme tutarlılığını etkileyebilecek parçacık boyutu ve dağılımına dair genel bir ölçü sağlar ve ambalaj miktarını yansıtır. Malzeme formuna göre 3 ayrı cihaz mevcuttur.
| Metot | Kullanım Alanı | Ekipman |
|---|---|---|
| Metot A | İnce granül malzeme | V şeklinde ölçüm hunisi, 100 cm³ ölçüm kabı kapasitesi, huni kapatmalı stand |
| Metot B | Metot A'ya göre daha kaba granül malzeme | V şeklinde ölçüm hunisi, 400 cm³ ölçüm kabı kapasitesi, huni kapatmalı stand |
| Metot C | Pul (flake), şerit, yonga ve kesilmiş lifler | 1000 ml kapasiteli ölçüm silindiri, malzemeyi sıkıştırmak için ağırlık dalıcı (plunger), kurşun bilye |
Standart: ASTM D1895
Uygulama Alanı
Bileşimleme (compounding), enjeksiyon kalıplama besleme hattı tasarımı, hazne (hopper) ve besleyici tasarımı, ambalajlama ve nakliye optimizasyonu, üretim tutarlılığı için hammadde girdi kalite kontrolü. Toz, pelet, granül, pul ve kesilmiş lif formundaki polietilen, polipropilen, polistiren gibi malzemeler için kullanılır.
