Cihazlar, VICAT (VST) yumuşama sıcaklığı ve ısıl deformasyon sıcaklığının (HDT) uluslararası standartlara uygun ölçümü için kullanılır. Isı transfer ortamı olarak yüksek sıcaklığa dayanıklı silikon yağ kullanılır; entegre bir egzoz sistemi yağ buharının kontrollü şekilde emilmesini ve opsiyonel olarak filtreyle temizlenmesini sağlar.
Optimize edilmiş yağ banyosu, daha iyi yağ dağılımı ve daha hassas bir ısıtma gradyanı sağlar. Isıtma gradyanı, standardın gerektirdiği 6 dakikalık aralıkta her ölçümde kontrol edilip belgelenir. Aynı zamanda azaltılan yağ miktarı sayesinde daha hızlı soğuma süreleri elde edilebilir; opsiyonel yüksek performanslı soğutma ile süre daha da kısaltılabilir. Kompozitlerin ISO 75-3'e göre HDT ölçümü, enine (transverse) destekler kullanılarak ilk kez mümkün kılınmıştır.
- VST/HDT Basic 3: Manuel kullanılan, ekonomik, 3 istasyonlu temel model
- VST/HDT Standard 3 / 6: Motorlu kaldırma platformlu, kısmi otomatik, 3 veya 6 istasyonlu endüstriyel model
- VST/HDT Yarı Otomatik 6: Motorlu kaldırma + gram hassasiyetinde otomatik ağırlık seçimi ve uygulaması, 6 istasyon
- HDT Automat 6: Otomatik numune besleme + kademesiz otomatik yük uygulama ile 24/7 kesintisiz çalışma, 6 istasyon
- Entegre dokunmatik panel veya birlikte gelen Windows yazılımıyla çalışma; csv formatında tam ham veri dışa aktarımı
Tanıtım Videosu
Model Karşılaştırması
| Parametre | Basic 3 | Standard 3 | Standard 6 | Yarı Otomatik 6 | Automat 6 |
|---|---|---|---|---|---|
| İstasyon sayısı | 3 | 3 | 6 | 6 | 6 |
| Ölçüm başlığı çalıştırma | Manuel | Motorlu kaldırma | Motorlu kaldırma | Motorlu kaldırma | Motorlu kaldırma |
| Ağırlık uygulama | Manuel | Motorlu (otomatik) | Motorlu (otomatik) | Motorlu, gram hassasiyetinde otomatik seçim | Kademesiz, tam otomatik seçim ve uygulama |
| Numune besleme | Manuel | Manuel | Manuel | Manuel | Otomatik (2 parmaklı gripper, 120 numuneye kadar) |
| Kullanım profili | Ekonomik, temel laboratuvar | Kompakt masaüstü, endüstriyel | Kompakt masaüstü, endüstriyel | Günlük yoğun kullanım, izlenebilir | 24/7 kesintisiz, yüksek verim |
| Sıcaklık aralığı | 20 – 300 °C (opsiyonel 350 °C'ye kadar) | ||||
| Konum çözünürlüğü | 0,001 mm | ||||
| Yağ banyosu hacmi | 7 l | 7 l | 11,5 l | 11,5 l | 11,5 l |
| Soğuma süresi (300°C→OS) | ~40 dk (opsiyonel <15 dk hızlı soğutma) | ||||
| Boyutlar (YxDxG) | 790x560x800 mm | 790x560x800 mm | 790x560x1040 mm | 810x470x1040 mm | 1000x736x1600 mm |
| Ağırlık | 70 kg | 70 kg | 70 kg | 100 kg | 150 kg |
| Elektrik bağlantısı | 230 V, 50 Hz, 3200 W | ||||
VST/HDT Basic 3
Ölçüm doğruluğundan ödün vermeyen basit ve ekonomik bir test cihazı. Ölçüm başlığı manuel çalıştırılır; sensörler ölçüm düzeneğine sabit olarak entegre edilmiştir ve artık manuel konumlandırma gerektirmez. ISO 75-3'e göre kompozitlerin enine destekler kullanılarak HDT ölçümü ilk kez bu cihazla mümkün olmuştur.
VST/HDT Standard 3 / 6
Motorlu ölçüm başlığı kaldırma platformu ve ağırlık desteğiyle kısmi otomatik çalışır; endüstriyel kullanım için tasarlanmıştır. 3 (Standard 3) veya 6 (Standard 6) ölçüm istasyonlu iki versiyonda sunulur. Serbest ve sezgisel Windows yazılımı (LIMS-hazır) ile çalışır.
VST/HDT Yarı Otomatik 6
Motorlu kaldırma platformuna ek olarak, gram hassasiyetinde otomatik ağırlık seçimi ve desteği bulunur. Yalnızca numunelerin yerleştirilmesi yeterlidir; bu sayede günlük ölçümler hızlı, hatasız ve tam izlenebilir şekilde belgelenebilir.

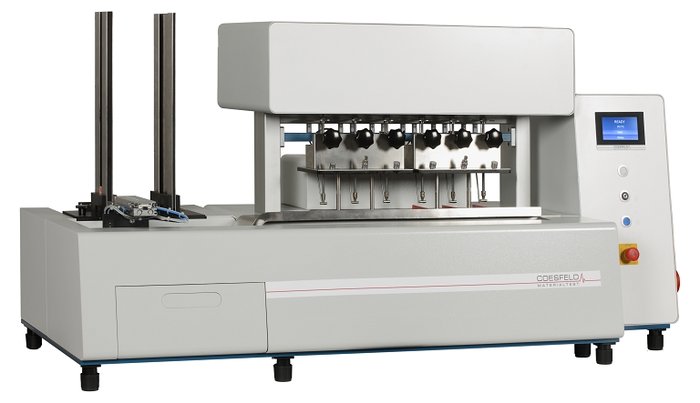

HDT Automat 6 — Tam Otomatik Sistem
Otomatik numune besleme sisteminin yanı sıra, benzersiz kademesiz otomatik yük uygulama özelliğine sahiptir. Ağırlık, metot ve numune geometrisine göre otomatik olarak seçilir ve uygulanır. 24/7 kesintisiz çalışmada, 6 ölçüm istasyonu aynı veya farklı ölçüm işleriyle paralel çalıştırılabilir.
| Özellik | Açıklama |
|---|---|
| Numune besleme (ISO/ASTM) | İki parmaklı bir gripper, hazırlanmış magazinlerden numuneleri alır. ISO ve/veya ASTM numuneleri için toplamda 120 numuneye kadar (20 otomatik ölçüm turu) donatılabilen iki magazin yuvası bulunur. Otomatik çalışma sırasında numune eklenebilir ve test sırası listesi güncellenebilir. |

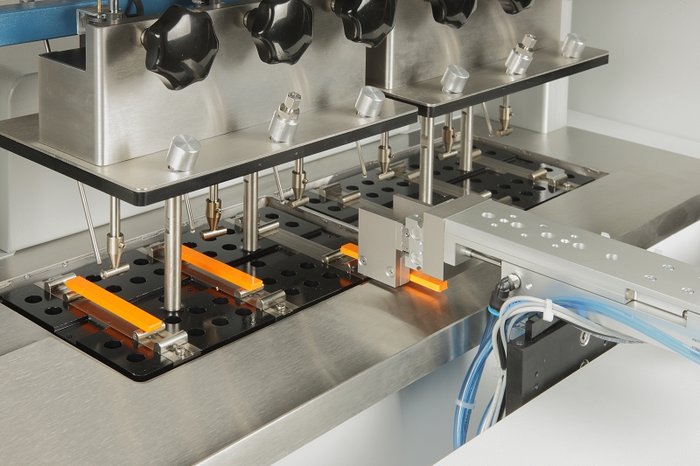

| Numune destekleri (ISO/ASTM) | Ölçüm istasyonları ISO ve ASTM için destekli olduğundan, aynı ölçüm turunda ISO ve ASTM işleri arasında otomatik geçiş veya karıştırma mümkündür. |
| Test edilen numuneler | Her test turunun ardından numuneler, kolay erişilebilir çekmeceye atılır; numunelerin temiz ve lekesiz şekilde uzaklaştırılmasını sağlar. |
Entegre Renkli Dokunmatik Panel
Ölçüm, entegre dokunmatik ekran üzerinden tamamen kontrol edilebilir; bir PC kesinlikle gerekli değildir. Aynı zamanda cihazla birlikte standart olarak gelen yazılım kullanılarak ölçüm yapmak ve ölçüm verilerini yönetmek de mümkündür. Bu durumda dokunmatik panel, net bir cihaz durum göstergesi olarak kullanılır ve kontrol düğmesi üzerinden basit "devam et" komutları verilebilir. LIMS (Laboratuvar Bilgi Yönetim Sistemi) entegrasyonu da mümkündür.
Ölçüm Başlığı — ISO ve ASTM Gereksinimlerine Uygun (ISO 75-3 Dahil)
Cihazlar, 3 veya 6 ölçüm istasyonunun kullanılabilmesi için bir veya iki adet 3'lü ölçüm başlığıyla donatılmıştır. Her ölçüm istasyonunun kendi konum sensörü ve sıcaklık sensörü bulunur. Ölçüm ucu değiştirilerek VICAT'tan HDT'ye geçiş kolaylıkla yapılabilir. Enine numune destekleriyle kompozit ölçümü için ISO 75-3 gerekliliğinin karşılanması, bu cihazlara özgü bir özelliktir.
