Patentli Jet-Wing Teknolojisi
Klass Filter GmbH, Almanya Eresing merkezli, proses suyu filtrasyonunda patentli Jet-Wing teknolojisiyle uzmanlaşmış bir mühendislik firmasıdır. Kağıt ve karton üretiminde artan kapalı devre (recycled) su kullanımı, hassas püskürtme başlıklarında tıkanma riskini artırırken; Jet Wing Liquid Filtresinin sürekli kendini temizleyen yapısı bu soruna geri yıkama, filtre değişimi veya paralel yedek sistem gerektirmeyen bir çözüm sunar.
Mare Endüstriyel Cihazlar olarak Klass Filter'ın Türkiye yetkili distribütörüyüz; kağıt makinenizin proses suyu hattında polisaj filtrasyonundan elyaf geri kazanımına kadar Jet Wing çözümlerini sunuyoruz.
Çalışma Prensibi

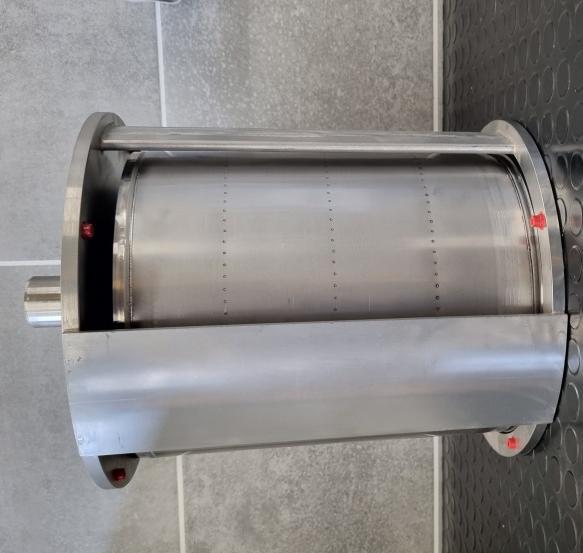

Jet Wing Liquid Filtresinin gövdesi içinde sabit bir filtre silindiri bulunur. Kirli su üstten beslenir, ayrıştırılan katılar alttan tahliye edilir. Filtre elemanının çevresinde, yalnızca motor mili üzerinde — temassız ve aşınmasız şekilde — dönen, hassas dengelenmiş bir rotor yer alır.
Rotorun dönüşü sıvıyı hızlandırarak ağır partikülleri merkezkaç kuvvetiyle dışa doğru atar. Normalde filtreyi tıkayabilecek yüzen ve askıda katı maddeler ise rotor üzerindeki iki adet Jet Wing — filtre yüzeyinde doğrudan bir vakum etkisi yaratan hidrodinamik biçimli sıyırıcılar — sayesinde etkisiz hale getirilir. Bu sürekli düşük basınç bölgesi filtrenin tıkanmasını güvenilir biçimde önler ve bakım gerektirmeyen, kararlı bir çalışma sağlar.
- Geri (ters) yıkama gerektirmez
- Filtre elemanı değişimi yoktur
- Paralel yedek sistem ihtiyacı yoktur
- Hidrosiklon, dekantör veya santrifüje alternatif
- Rotor yalnızca motor milinde taşınır — temassız, aşınmasız çalışma
Uygulama Alanları
Klass Jet Wing Liquid Filter, kağıt makinesi proses suyu döngüsünün farklı noktalarında — polisaj filtrasyonundan elyaf geri kazanımına — devreye alınabilir.
Proses Suyu Polisaj Filtrasyonu (Klarfiltrat)
Mikroflotasyondan gelen klarfiltratın süperklarfiltrata dönüştürülmesi; sieve ve keçe yıkamada kullanılan hassas püskürtme başlıklarının tıkanmadan korunması.

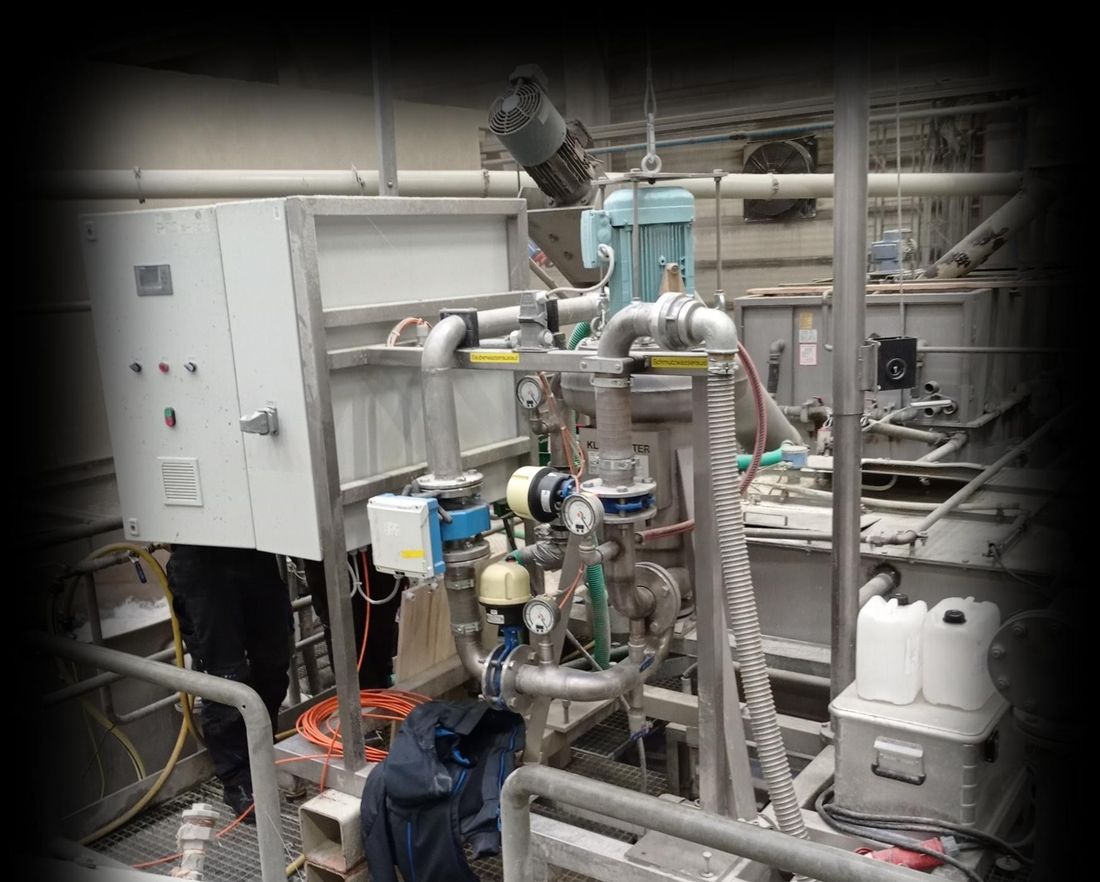

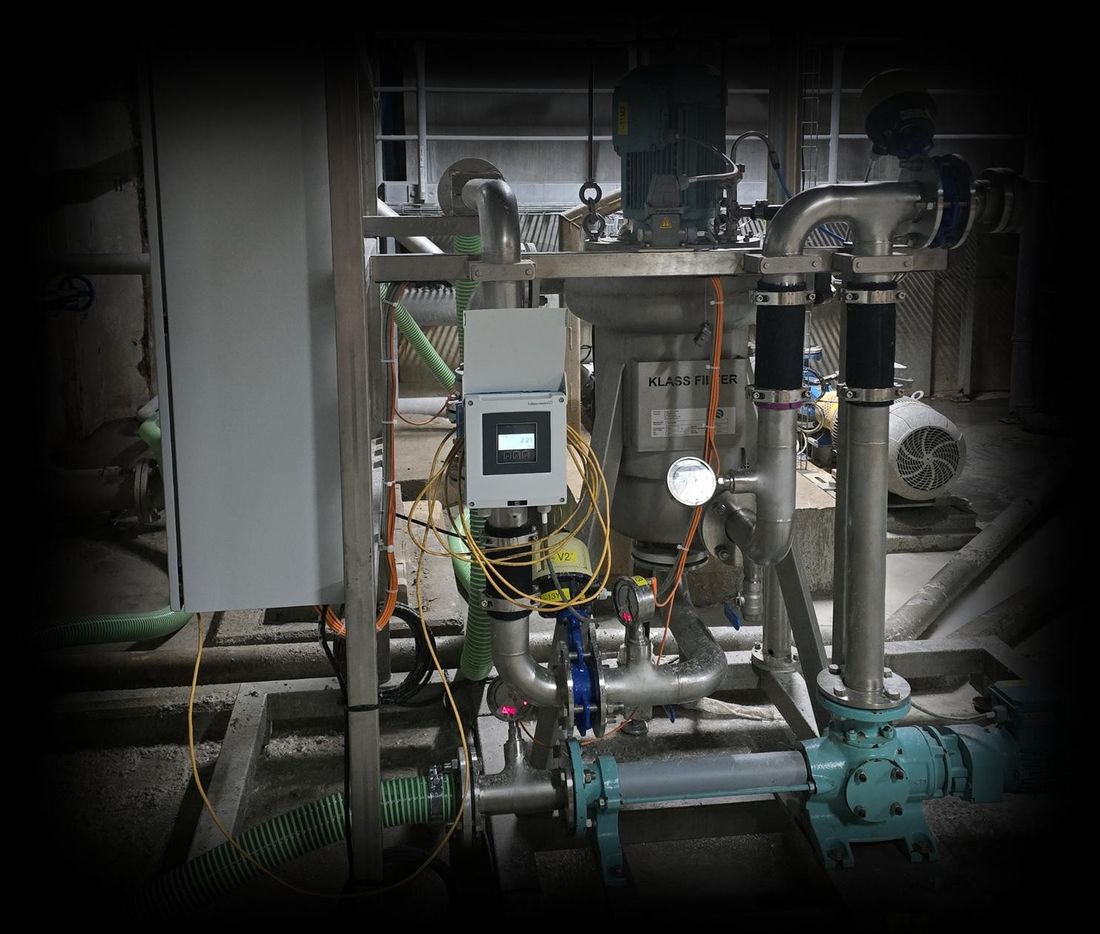

- Saha testinde 1.878 mg/l katı madde içeriği 100 µm filtre elemanıyla 342 mg/l'ye düşürüldü (%81,7 azalma)
- 8 haftalık test süresince 200 µm açıklıklı tek bir püskürtme başlığı bile tıkanmadı
- 30 m³/h debi kapasitesinde test edildi
- Şehir suyu tüketiminde tasarruf
Elyaf Geri Kazanımı
Pres ve sieve (elek) suyundan elyaf geri kazanımı ile stok yoğunluğunun (consistency) artırılması ve proses suyunun yeniden kullanılması.
- %95 elyaf geri kazanım oranı
- Stok yoğunluğunda artış
- Proses suyu geri kazanımı
Ultrafiltrasyon & Membran Ön Filtrasyonu
Membran ve ultrafiltrasyon sistemlerinin ömrünü uzatan, tıkanma riskini azaltan ön filtrasyon kademesi olarak devreye alınır.
Kum Sınıflandırma
Proses suyundaki kum ve ağır partiküllerin santrifüj, hidrosiklon veya dekantöre alternatif olarak, tek kademede ayrıştırılması.

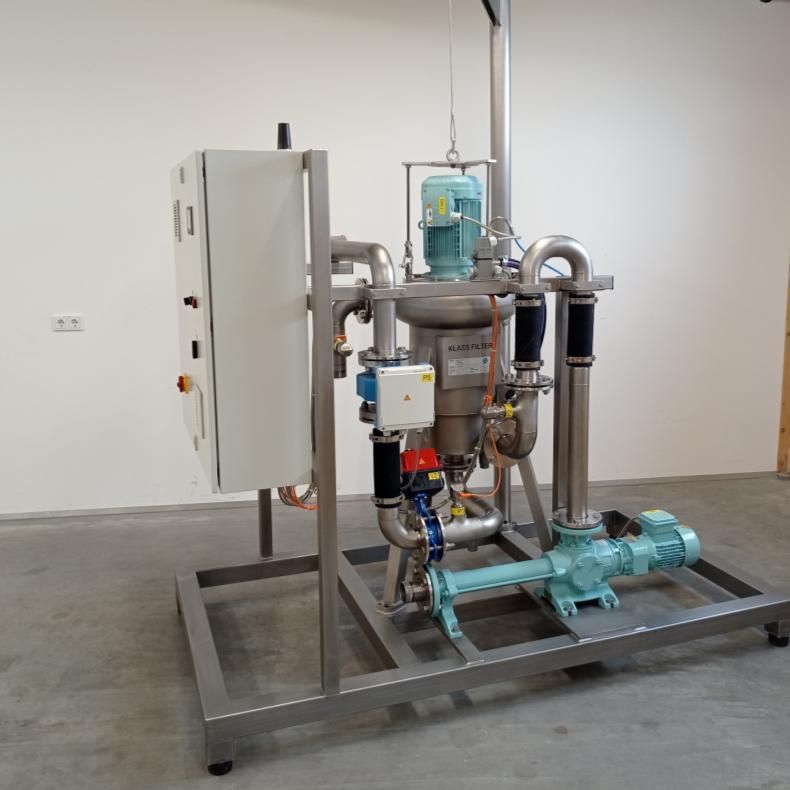

Model Tablosu — Jet Wing Liquid Filter
| Parametre | Z 5-0 | Z 6-0 |
|---|---|---|
| Ağırlık | 470 kg | 505 kg |
| Boyutlar (Y×U×G) | 2700 × 2210 × 1500 mm | 2700 × 2210 × 1500 mm |
| Nominal Debi (girişe bağlı) | 9–30 m³/h | 12–40 m³/h |
| Güç Tüketimi | 4 kW | 5,5 kW |
| Filtre Açıklığı (seçilebilir) | 25 / 60 / 100 µm | 25 / 60 / 100 µm |
